操作テンプレートを使用すると、適切な既定の設定を使用した新しい操作の作成に使用することができる単一のテンプレートで、複数の操作を定義することができます。
新しいテンプレートを作成するには、まず CAM ブラウザで 1 つまたは複数の操作を選択して右クリックし、次に、ポップアップ コンテキスト メニューから[テンプレートとして保存する]を選択します。複数の操作を選択した場合は、すべての操作が 1 つのコンポジット テンプレート ドキュメントに保存されます。

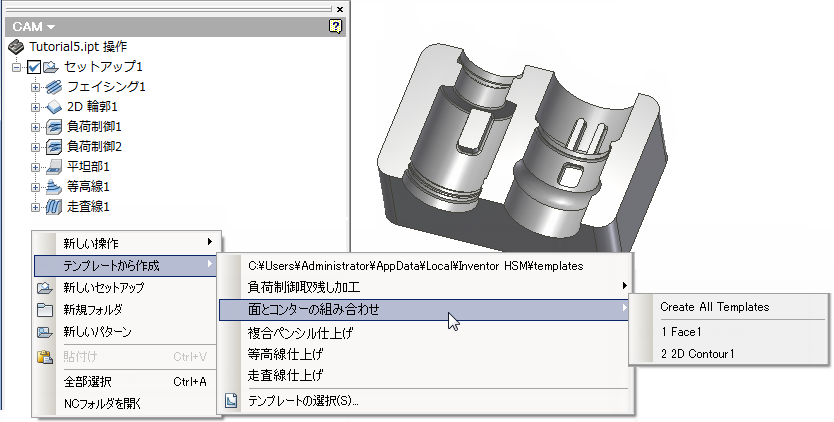

新しい操作は、[テンプレートから作成]メニュー項目を使用して作成します。このメニュー項目も CAM ブラウザのポップアップ コンテキスト メニューから使用することができます。最後に選択したテンプレート フォルダに保存されているすべてのテンプレートが、自動的にこのメニュー項目の下に表示されます。下図に示すように、コンポジット テンプレートがサブメニューとして表示され、すべての操作のテンプレート([すべてのテンプレートを作成])からも、個々の操作のテンプレートからも、簡単に操作を作成することができます。
既定では、テンプレートは、NC ファイルと同じフォルダに保存されます。ただし、必要に応じて、テンプレート保存用の別のフォルダを指定することができます。テンプレートは、PC 間で直接共有することができる個別のファイルとして保存されます。各テンプレート ファイルには既定のファイル拡張子(.invhsm-template)が割り当てられます。テンプレートのファイル名は、その説明として使用されます。最大の柔軟性を提供するために、すべての値が式として保存されます。
操作テンプレートを選択する
