カスタム形状のミルは、フォーム ミル工具と総称され、工具ライブラリで、スケッチや、個別の Autodesk Inventor または Inventor LT パーツ ファイルに保存された回転ソリッド ボディから作成することができます。
注: フォーム ミルは、[2D 輪郭]、[トレース]、[スワーフ]のみをサポートします。
フォーム ミルを作成するには、次の手順に従います。
- 新しい Inventor パーツを作成します。
- 工具の断面を表す閉じたプロファイルを 1 つ使用してスケッチを作成します。
- スケッチから回転フィーチャを作成するには、Revolve コマンドを使用します。

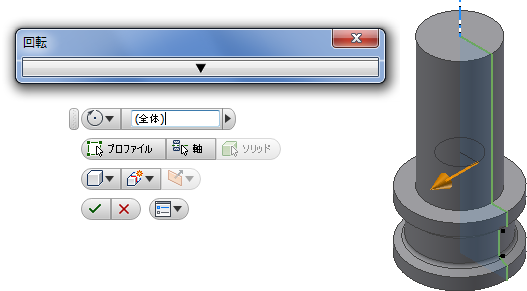

Inventor パーツの回転フィーチャ(フォーム ミル工具の作成に適している)
- パーツ ファイルを保存します。
- Inventor HSM 工具ライブラリを開きます。
- [新規ミル工具]ボタンをクリックして新しいミル工具を作成します。
- [刃物]タブをクリックし、[タイプ]ドロップダウン メニューから[フォーム ミル]を選択します。
- [ファイルをインポート...]をクリックします。
- 以前に保存した工具のファイルを探して選択します。スケッチ プロファイルがフォーム ミルのプロファイルとしてロードされ、ここに示すようにプレビューされます。

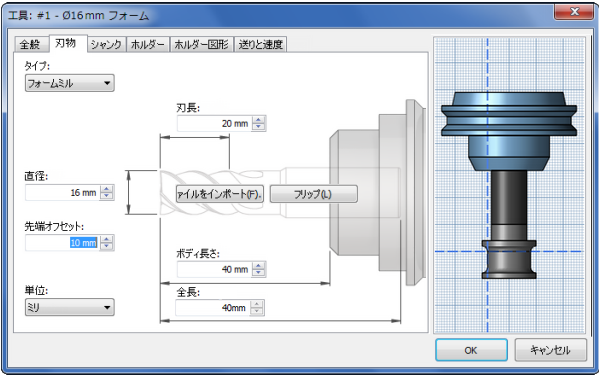

プレビューが表示されたフォーム ミルのダイアログ ボックス
この工具の使用方法は、他のすべての工具と同様です。直径と先端のオフセットによって定義された補正点に対してツールパスが作成されることに留意してください。

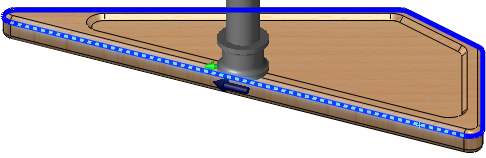

補正点を持つ工具を使用して 2D 輪郭用に選択された図形

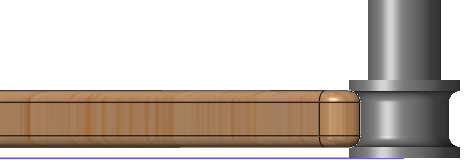

フォーム ミル工具によるシミュレーション

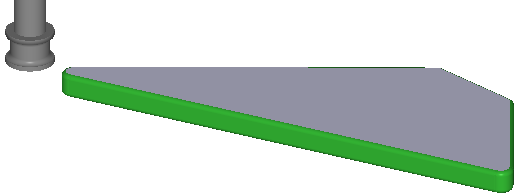

フォーム ミル工具によるストック シミュレーション
