新しいドリル操作を作成するときは、[トップ高さ]と[ボトム高さ]の既定の高さは、それぞれ[穴トップ]、[穴ボトム]になります。この既定の高さは、選択した面の全体の深さと一致します。[穴セグメント自動併合]を有効にしている場合は、穴全体の深さと一致します。
一部のケースでは、穴の深さの一部のみをドリル加工する必要が生じることがあります。例として、[ボトム高さ]の[穴トップ]を選択することができます。この選択により、実際には、各穴の上面から 1 mm 下にドリル加工することができます。

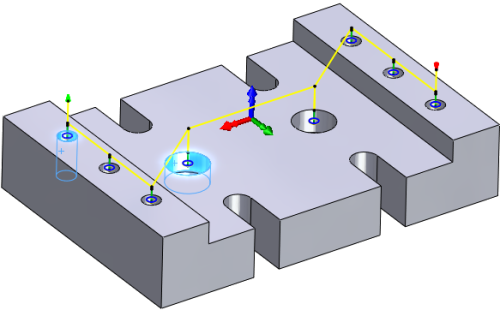

下図に、ドリル高さの設定で考えられる 2 つの組み合わせを示します。

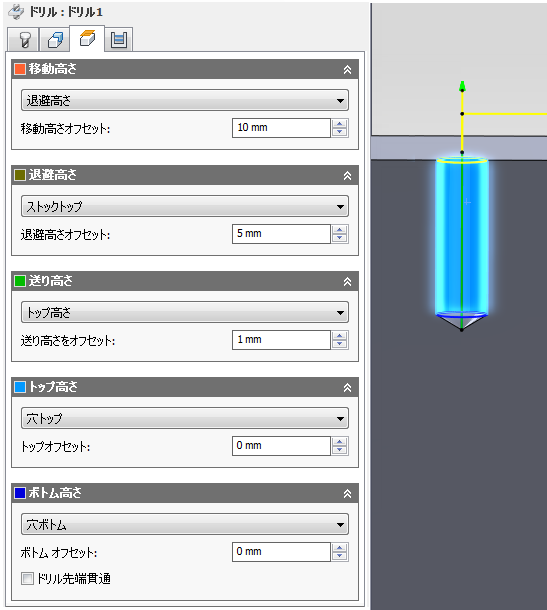

[ボトム高さ]: [穴ボトム]、[穴セグメント自動併合]を有効にする場合

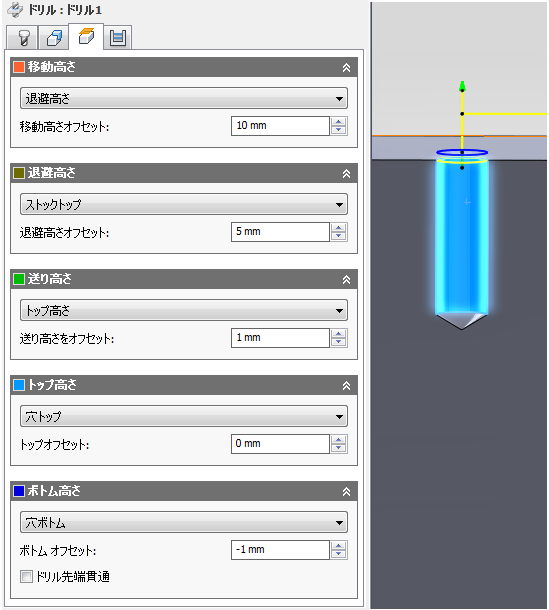

[ボトム高さ]: [穴トップ]、-1 mm のオフセットを適用する場合。この設定によって、穴の上面エッジから 1 mm 下にドリルします。これは、選択した穴をスポット ドリル加工する場合に有効です。
1 回の操作で、複数の穴サイズと深さをスポット ドリル加工する
