面取りを加工するには

必要な面取りを作成するには、2D 輪郭操作をもう一度使用します。

1. リボンで、 [CAM]タブ [2D ミル]パネル [2D 輪郭] をクリックします。

[工具]タブ

1. をクリックして、[工具ライブラリ]を開きます。
2. [CAM Mania チュートリアル]ライブラリから、[#3 - Ø1/4" 45° 面取り]を選択します。
3. をクリックして、[工具ライブラリ]ダイアログを閉じます。

[図形]タブ

1. [図形]タブで、[輪郭選択]ボタンをクリックし、パーツの上部サーフェスのすべての 4 つの面取りを選択します。

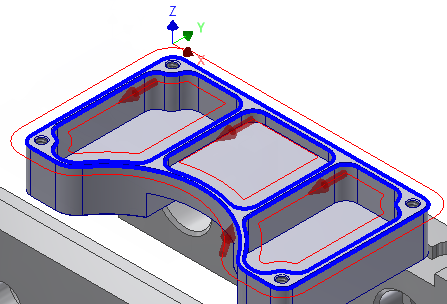

2. 輪郭矢印が下図に示す方向を指していることを確認します。必要に応じて、矢印をクリックして矢印の方向を反転します。

[パス]タブ

1. [パス]タブをクリックします。

面取り工具が選択されているため、Inventor HSM は自動的に[面取り]グループを有効にします。

2. [面取り 先端オフセット]を 0.02 インチに設定します。

計算を開始する

1. [2D 輪郭]を終了し、ツールパスを作成するには、 ボタンをクリックするか、グラフィックス ウィンドウ内で右クリックしてマーキング メニューから[OK]を選択します。

「皿穴を加工するには」に進んでください。
