セットアップを作成するには(CAM Mania)

セットアップを作成することで開始します。

1. リボンで、 [CAM]タブ [ジョブ]パネル [セットアップ] をクリックします。

[セットアップ]操作ダイアログは、[モデル]タブがアクティブな状態で表示されます。

[モデル]タブ

1. [モデル]グループで、[モデル]ボタンをクリックして、ストックの境界領域内のパーツを選択します。

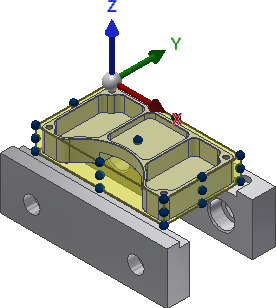

2. [ワーク座標系(WCS)]グループで、[原点]ドロップダウン メニューから[ストック ボックス点]が選択されていることを確認します。
3. [境界領域点:]ドロップダウン メニューで、[トップ コーナー 3]を選択します。





[ストック]タブ

1. [モード:]ドロップダウン メニューから[相対サイズ ボックス]を選択します。
2. [ストック オフセット モード:]ドロップダウン メニューから[サイド/トップ/ボトムにストックを追加]を選択します。
3. [サイド オフセット:]を 0 に変更します。
4. [トップ オフセット:]を 0 に変更します。
5. [ボトム オフセット:]を 0.2 インチに変更します。
6. [セットアップ]を終了して[操作]ダイアログを閉じるには、 ボタンをクリックするか、グラフィックス ウィンドウで右クリックしてマーキング メニューから[OK]を選択します。

「ストックをフェイシングするには」に進んでください。
