Inventor HSM で開いた 2D ポケットを加工する最適な方法は、2D 負荷制御方法を使用することです。
2D 負荷制御は最初、2D ポケットと同様に動作し、1 つまたは複数の閉じた輪郭を選択すると、通常のポケットとしてこれらを加工することができます。しかし、選択した輪郭を囲むストック輪郭も選択すると、2D 負荷制御は、外側から開始して内側に向かって、ストック輪郭から選択した輪郭までのすべてのものを加工します。
2D 負荷制御方法を使用して開いた 2D ポケットを加工するには、次の手順に従います。
- リボンで、 [CAM]タブ
[2D ミル]パネル [2D 負荷制御] をクリックします
をクリックし、新しい[2D 負荷制御]操作を作成します。 - [図形]タブで、ストック輪郭を選択します。

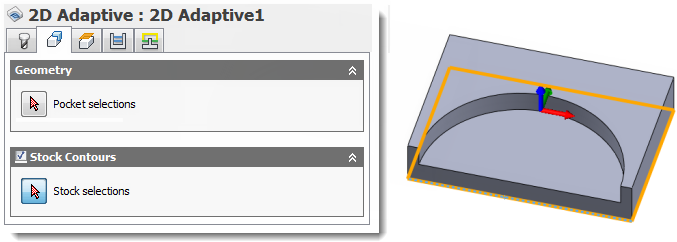

ストック輪郭を選択する
- 次に、開いたポケットの輪郭を選択します。

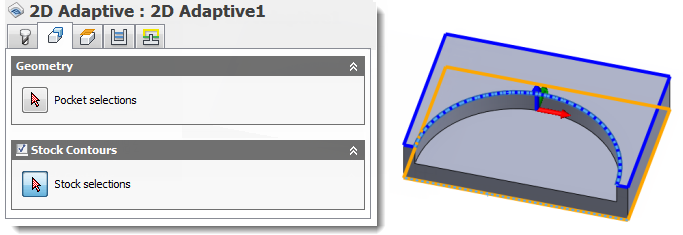

開いたポケットの輪郭を選択する
- 図形に一致するように、リンクの高さを調整します。ストックの上面が切削の深さを超えていることを確認します。
- [OK]をクリックして、ツールパスを生成します。
ツールパスは下のように表示されるようになります。

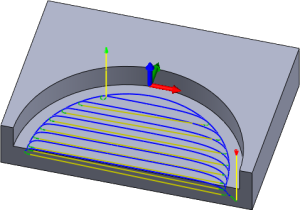

開いたポケットの 2D 負荷制御ツールパス
