3D 仕上げ操作の境界として面(または複数の面)を選択することは、工具の加工領域を制限する効率的な手段になります。
既定では、境界は、工具の中心点を制限します(つまり、工具の中心は境界内にある必要があります)。選択した面の勾配がエッジの周囲で変化する場合は、材料が余るか、エッジ周辺の面の外側にはみ出して加工されます。

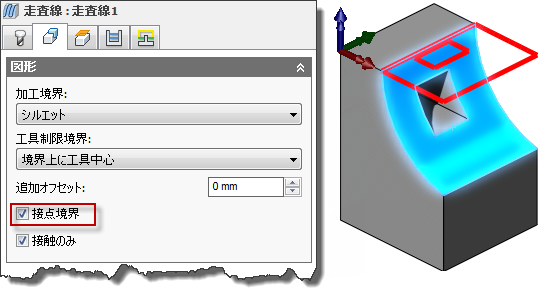

この問題を回避するには、境界によって工具の中心点ではなく工具の接触点を制限するように、[接点境界]設定を有効にします。
加工の境界として面を選択する
これらの違いは、ボール エンド ミルを使用した走査線ツールパスの場合では下図のようになります。
境界なしの場合
境界を選択した場合
境界を選択し[接点境界]を有効にした場合
側面から見ると、工具の接触点をはっきり確認することができます。
先端接触点にある工具
