Inventor HSM の一部の加工方法では、切削ツールパス間を移動する際に停止移動を実行します。このような移動は、切削パスと同じ Z レベルで行われます。[リフト高さ]を設定することで、移動中にストックから離して工具を移動することができます。工具を持ち上げると、傷の防止に役立ち、送り速度を速くすることができます。
[リフト高さ]設定は、[リンク]タブの 2D および 3D の[ポケット]、[負荷制御]、[平坦部加工]方法で使用することができます。

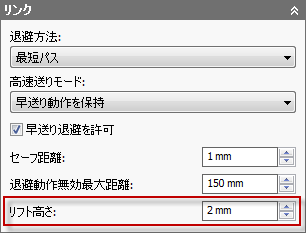

[リフト高さ]設定
下図に、各加工パスを停止移動で接続した 2D 負荷制御ツールパスの例を示します。
停止移動による 2D 負荷制御ツールパス
既定では、これらの停止移動は、下図に示すように同じ Z レベルで実行されます。
[リフト高さ]を 0 mm に設定したツールパスを側面から表示
[リフト高さ]を設定すると、ツールパスは代わりに次のようになります。
[リフト高さ]を 2 mm に設定したツールパスを側面から表示
