3D ポケットを使用して除去するには

楕円状のフィーチャに隣接する面上にある十字型のポケットを除去するには、[ポケット除去]ツールパスを使用します。

1. リボンで、 [CAM]タブ [3D ミル]パネル [ポケット] をクリックします。

[工具]タブ

1. [工具]タブで、 ボタンをクリックし、[サンプル ライブラリ] > [チュートリアル]から[#4 - Ø5 mm フラット]を選択します。
2. をクリックして、[工具ライブラリ]ダイアログを閉じます。

[図形]タブ

前の手順と同様に、最初に工具方向と原点を再定義する必要があります。

1. [図形]タブをクリックします。
2. [工具方向]チェック ボックスを有効にして、このグループを展開します。
3. [方向]ドロップダウン メニューから、[Z 軸/平面、X 軸を選択]を選択します。
4. [工具方向 Z 軸]ボタンがアクティブであることを確認し、次の図に示すように、傾斜面を選択します。





   パーツの傾斜面によって、新しい工具方向が決まります。

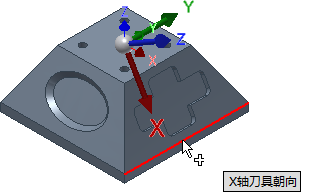

5. 次に、X 軸の方向を指定する必要があります。[工具方向 X 軸]ボタンがアクティブであることを確認し、次の図に示すように、パーツの水平エッジを選択します。




6. これで工具の XYZ 方向が正しくなりましたが、原点を再定義する必要があります。これを実行するには、[原点]ドロップダウン メニューから[選択された点]を選択します。
7. [工具方向原点]ボタンがアクティブであることを確認し、次の図に示すように、パーツの左下の点を選択します。









   これで新しい工具方向と原典の設定が完了しました。

工具が正しい方向になったので、図形を選択することができます。

8. 加工境界については、[加工境界]ドロップダウン メニューから[選択]を選択します。
9. [加工境界選択]矢印がアクティブになっていることを確認し、グラフィックス ウィンドウで十字型のポケットの外側のエッジをクリックして、フィーチャの外周を選択します。

計算を開始する

1. [操作]ダイアログ ボックス下にある をクリックするか、グラフィックス ウィンドウで右クリックしてマーキング メニューから[OK]を選択すると、自動的にツールパスの計算を開始します。





ツールパスが計算され、グラフィックス ウィンドウにプレビューが表示されます。

お疲れ様でした。このチュートリアルを履修しました。
