平坦部を使用して基準サーフェスを加工するには

次に、完全に平坦部である基準サーフェスを除去します。

1. リボンで、 [CAM]タブ [3D ミル]パネル [平坦部] をクリックします。

[工具]タブ

1. [工具]タブで、 ボタンをクリックします。
2. [Tutorial4]ライブラリから、工具[#13 - Ø6 R1 mm ブルノーズ]を選択します。
3. をクリックして、[工具ライブラリ]ダイアログを閉じます。

[高さ]タブ

既定では、平坦部仕上げ加工法は、パーツの上部およびパーツの頂上部の小さな平面領域を加工します。この操作では下部の平坦な面のみ考慮する必要があるため、加工する深度の範囲を制限することができます。

1. [高さ]タブをクリックします。
2. [トップ高さ]ドロップダウン メニューから[選択]を選択します。
3. [トップ基準]については、下図に示すように下部フィレットの上の頂点の 1 つを選択します。





[パス]タブ

1. [パス]タブをクリックします。
2. [許容差:]を 0.02 mm に設定します。
3. [円滑化公差]を 1 mm に設定します。
4. [仕上げ代]チェック ボックスをオンにします。この操作はストック許容値なしでパーツの最終形状に加工します。
5. [放射状仕上げ代]を 0 mm に設定します。
6. 軸方向の残し代を 0 mm に設定します。(この値は自動的に更新する必要があります)

計算を開始する

1. [操作]ダイアログ ボックス下にある をクリックするか、グラフィックス ウィンドウで右クリックしてマーキング メニューから[OK]を選択すると、自動的にツールパスの計算を開始します。

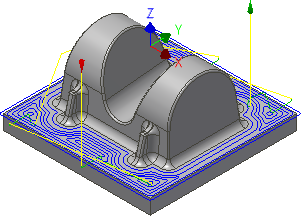

ツールパスが計算され、グラフィックス ウィンドウにプレビューが表示されます。

「ペンシル ミルを使用してフィレットを加工するには」に進んでください。
