ツールパスの計算中に Inventor HSM でプレービューおよびシミュレーションすることができます。計算に時間がかかるツールパスがある場合は、タスク マネージャの[非表示]ボタンをクリックすることで(表示されている場合)、作業を続行することができます。
計算操作を選択した場合は、プレビューにその時点までに生成されたツールパスが表示されます。これは、計算が完了するのを待つことなく、不正な加工境界などの不正なパラメータを、処理の早い段階で検出するのに非常に役立ちます。

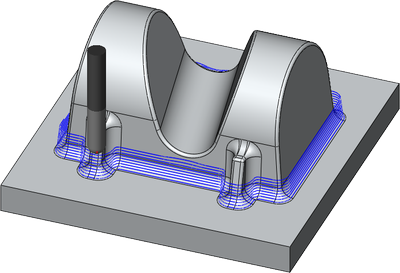

部分的に生成されたスキャロップ ツールパスのプレビュー
同様に、リボンから
[CAM]タブ
[ツールパス]パネル
[シミュレート]
をクリックして、ツールパスの計算をシミュレーションすることができます。ツールパスが無効である場合は Inventor HSM で警告が表示されますが、[はい]をクリックして続行すると、警告を無視してシミュレーションすることができます。

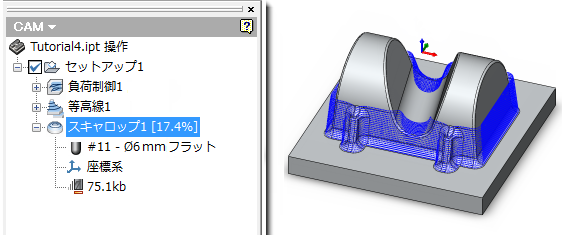

部分的に生成されたスキャロップ ツールパスのシミュレーション
注: 計算が終了するまでリンク パスは使用できないため、切削パスのみがシミュレーションされます。リンクされていないパスの順序も、ツールパスが完全にリンクした後の順序とは異なる場合があります。
