Excel で工具を編集するには

Inventor HSM 工具ライブラリで選択した工具をコピーすると、次の手順を使用して、Microsoft Excel (またはタブ テキストの編集をサポートする他のプログラム)に貼り付けることができます。

1. 編集する工具を選択します。

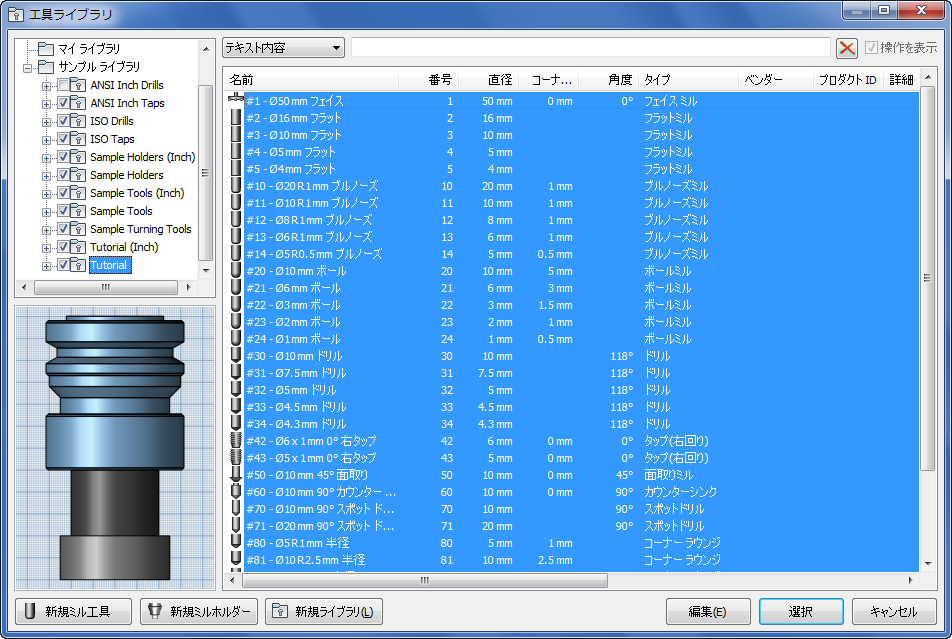

   コピーする工具を選択する

2. 右クリックして[コピー]を選択するか、[Ctrl]+[C]を押して、これらをクリップボードにコピーします。
3. Microsoft Excel を起動して、空白のドキュメントを開いていることを確認します。
4. 右クリックして[貼り付け]を選択するか、[Ctrl]+[V]を押して、Microsoft Excel スプレッドシートに工具データを貼り付けます。

   すべての工具データが、Microsoft Excel シートの個別の列で使用できるようになります。

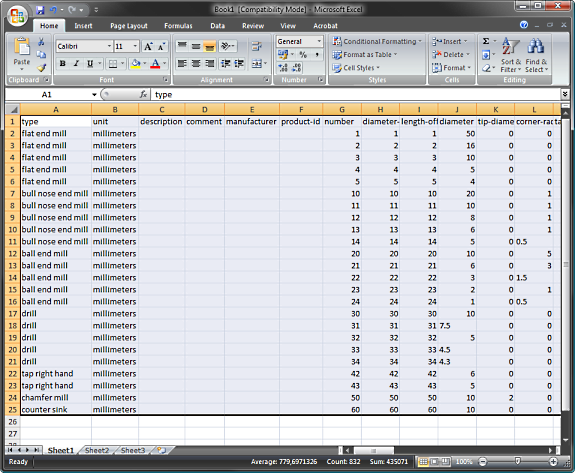

   Microsoft Excel に貼り付けた工具

5. 工具データを編集しますが、列名(タイプ、単位、説明など)は変更しないでください。また、タイプ、冷媒、材料などのテキスト フィールドには有効な ID のみを含めるようにします。使用する ID に関して疑問がある場合は、[工具ライブラリ]ダイアログ ボックスで、必要な設定を使用して工具を作成し、Microsoft Excel に貼り付けます。
6. 工具ライブラリにコピーして戻す工具の行を選択しますが、常に列名のヘッダ行を含めます。そうしないと、貼り付け操作はエラーになります。
7. [工具ライブラリ]ダイアログ ボックスで、右クリックして[貼り付け]を選択するか、[Ctrl]+[V]を押します。クリップボードの工具が現在のライブラリに追加されますが、既存の工具は置換されません。工具を置換する場合は、最初にそれらを削除する必要があります。

注意: この機能は、パワー ユーザのみを対象としています。現在、貼り付けたデータが正しくインポートされていない場合でも、警告やエラーは表示されません。
