[新規ミル ホルダー]ダイアログ ボックスは、個々のミルホルダーを編集することができ、2 つのタブに分かれています。
- [ホルダー]: ホルダーの説明。
- [ホルダー図形]: ホルダーの形状を定義します。
ダイアログ ボックスの右側のプレビューではホルダーの形状が表示され、ホルダーへの変更を反映して自動的に更新されます。

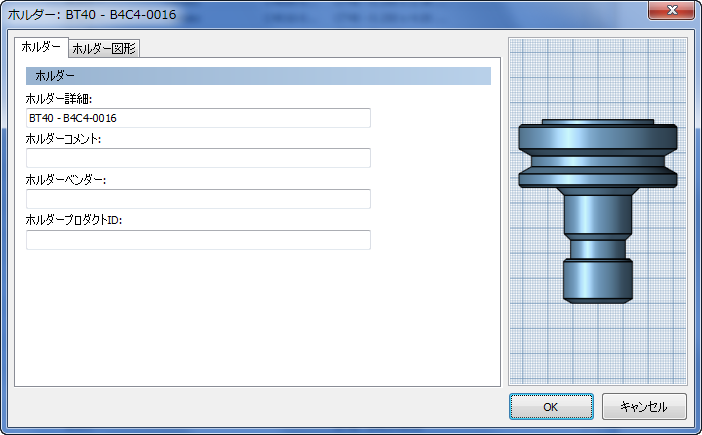

[ホルダー]タブの設定
ホルダー詳細:
工具ホルダーの説明文です。
ホルダー コメント:
工具ホルダーのテキストのコメントです。
ホルダー ベンダー:
工具ホルダーのベンダーです。
ホルダー プロダクト ID:
工具ホルダーのベンダーの識別子です(ID)。

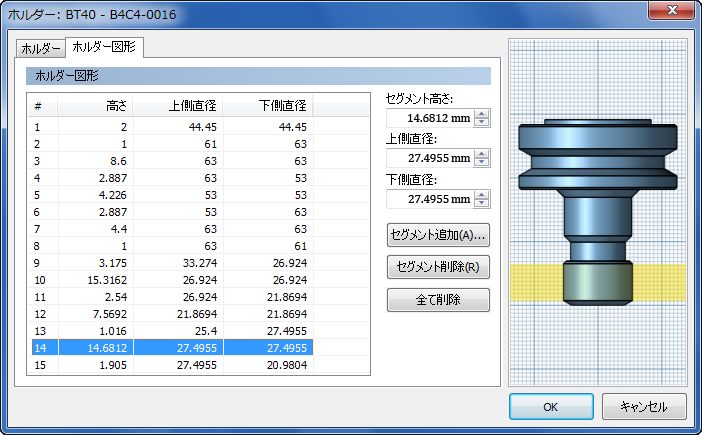

[ホルダー図形]タブの設定
セグメント高さ:
選択した工具ホルダー セグメントの高さです。
上側直径:
選択した工具ホルダー セグメントの上側直径です。
下側直径:
選択した工具ホルダー セグメントの下側直径です。
