皿穴を加工するには

3 つのドリル穴には、皿穴工具を使用して 1 回の[ドリル]操作で加工できる小さな皿穴があります。

1. リボンで、 [CAM]タブ [ドリル]パネル [ドリル] をクリックします。

[工具]タブ

1. [工具]タブで、 ボタンをクリックします。
2. [サンプル ライブラリ] > [チュートリアル]ライブラリから、工具[#60 - Ø10 mm 90° 皿穴]を選択します。
3. をクリックして、[工具ライブラリ]ダイアログを閉じます。

[図形]タブ

1. [同じ直径を選択]チェック ボックスにチェックを入れます。
2. 1 つの穴の皿ざぐり面を選択します。

他の 2 つの穴の皿ざぐり面も最初の面と同一であるため自動的に選択される

計算を開始する

1. [操作]ダイアログ ボックス下にある をクリックするか、グラフィックス ウィンドウで右クリックしてマーキング メニューから[OK]を選択すると、自動的にツールパスの計算を開始します。

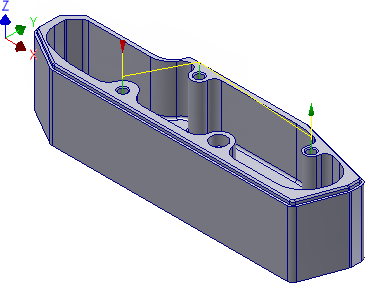

ツールパスは、次の図のようになるはずです。

「面取りを加工するには」に進んでください。
