概要
このデザインは、基本ソリッドの閉じた球形状を定義します。球はソリッドであるため、SolidMixin デザインからルールを継承します。これにはソリッド エンティティに関連付けられている一般的なマス プロパティが含まれます。球デザインでは、開始角度パラメータ、終了角度パラメータを持たない閉じたソリッドについて記述します。球に必要な唯一の入力は、球の半径です。
[パラメータ]
| Name | [タイプ] | 説明 |
|---|---|---|
| radius | 数 | 球の半径です。 |
| center | 点 | 球の中心点です。 |
ルール
| Name | [タイプ] | 説明 |
|---|---|---|
| bottomPoint | 点 | ローカル参照フレームの point(0,0,-radius)、または center + vector(0, 0, -radius)の位置にある点です。 |
| topPoint | 点 | ローカル参照フレームの point(0,0,radius)、または center + vector(0, 0, radius)の位置にある点です。 |

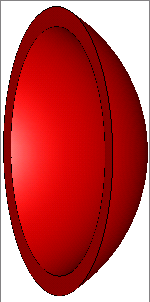

例 1
| 名前: | Sphere_Ex01 | |
| デザイン: | acDrawingDocument | |
| [名前] | [タイプ] | 式 |
| radius | 数 | 10 |
| 厚さ<so>あつさ | 数 | 1 |
| depth | 数 | 5 |
| 子の名前: | outerSphere | |
| 子のデザイン: | :sphere | |
| [名前] | [タイプ] | 指定値 |
| radius | 数 | Me.radius - Me.thickness |
| 子の名前: | cuttingBlock | |
| 子のデザイン: | :block | |
| [名前] | [タイプ] | 指定値 |
| fTop | 点 | outerSphere.topPoint |
| 幅 | 数 | Me.radius * 2 |
| 長さ | 数 | Child.width |
| height | 数 | Child.width - Me.depth |
| 子の名前: | result | |
| 子のデザイン: | :booleanSolid | |
| [名前] | [タイプ] | 指定値 |
| operation | name | :difference |
| components | list | {outerSphere, innerSphere, cuttingBlock} |
| color | 文字列 | "red" |
