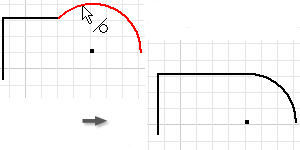

- 2D 拘束
- 変更を制限して、スケッチの形状を定義します。
- 3D と 2D の関連付け
- 3D モデルと関連付けられた 2D 図面との間で更新が自動的に行われます。3D モデルを変更すると、図面は自動的に更新されます。
- 3D と 2D の関連付け
- 2D モデルと関連付けられた 3D 図面との間で更新が自動的に行われます。図面でモデル寸法を変更すると、3D モデルは自動的に更新されます。
- パラメータと単位
-
パラメータは、フィーチャのサイズと形状を定義します。
- 使用されたスケッチと未使用のスケッチ
- 使用されたスケッチは、パーツまたはパーツのフィーチャを作成するために使用した 2D スケッチまたはプロファイルです。使用されたスケッチは再利用できます。未使用の閉じたスケッチは、パーツまたはパーツのフィーチャを作成するために使用します。
- 参照ジオメトリ
- モデル エッジ、頂点、または作業フィーチャをアクティブなスケッチ平面に投影します。参照ジオメトリは、それまでに作成されたジオメトリに関連付けられます。
- 押し出し
- 2D スケッチに垂直な体積を追加します。
- 回転
- 軸または直線のスケッチ線を中心に、同心円の押し出しを作成します。
- ロフト
- あるスケッチ プロファイルから、別のスケッチ プロファイルへと形状が変化する押し出しを作成します。
- シェル
- 指定した壁の厚さにパーツを薄肉化します。
- スイープ
- 定義されたパスに沿って、スケッチ形状の押し出しを作成します。
- 徐変フィレット
- 始点半径から終点半径へのスムーズなブレンド、および半径間の直線的なブレンドを作成します。
- 半径フィレットのセットバック
- 交差するエッジ上のフィレット間での、接線の連続的な遷移を作成します。交差でエッジに別のセットバックを指定できます。
- リブとウェブ
- リブ(薄壁状の閉じた支持)とウェブ(薄壁状の開いた支持)を作成します。
- サーフェスのステッチ
- 隣接する同じサイズのサーフェス エッジを一括してステッチし、キルトを形成します。
- 面を分割
- パーツ面を分割してパーツ面の数を増やすか、パーツを分割して、分割した一方のパーツを除去します。ソリッドやサーフェス ボディを使用して、ソリッド ボディのパーツを分割します。
- 面の勾配
- 型から取り出せるように、型や鋳型の表面に勾配を追加します。
- 部分断面図
-
定義した領域を材料から削除して、図面ビュー内の隠れたフィーチャが表示されるようにします。
- フィーチャの省略
- 削除せずに 1 つまたは複数のフィーチャの表示を省略または省略を解除します。省略されたフィーチャはそのフィーチャ上をカーソルが通過するとハイライト表示されます。
