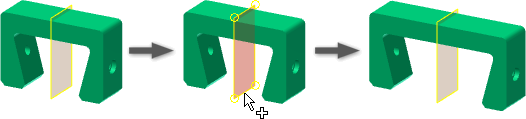

ソリッド環境では、基準ソリッドを軸に沿って延長または収縮できます。
基準ソリッドを延長または収縮すると、選択された平面に対する垂直方向のサイズが変更されます。基準ソリッドを延長または収縮することによりフィーチャが追加されるわけではありません。
- 操作方法
- ブラウザでコンポーネントを右クリックし、[ソリッドを編集]を選択してソリッド環境をアクティブにします。[基準ソリッドを編集]タブ
[修正]パネルで、[ボディを伸縮]
をクリックします。
- [平面]
- 基準ソリッドを延長または収縮するときの中心となる断面として使用する、作業平面または平面を指定します。
- [伸縮]
-
基準ソリッドを、選択した平面の両側に、指定した距離だけ延長するか
、伸縮するか
を指定します。 - [距離]
- 基準ソリッドを延長または収縮する距離を、数値または計算式を使用して指定します。
