図面ビューを回転する

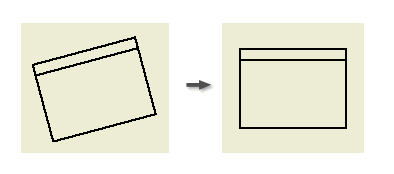

図面ビューを回転するには、モデル エッジを選択してから、指定した角度または垂直位置あるいは水平位置までエッジを回転させます。従属する断面図のあるビューや、補助投影ビューは回転できません。

1. ビューを右クリックして回転し、メニューの[回転]を選択します。[ビューを回転]ダイアログ ボックスが表示されます。
2. エッジでビューを回転する方法:
   • [回転方法]リストから[エッジ]を選択します。
   • 図面ビューのエッジを選択します。
   • 選択したエッジを、[水平]を選択して水平にするか、[垂直]を選択して垂直にします。
3. 角度でビューを回転する方法:
   • [ビューを回転]一覧から、[絶対角]または[相対角]を選択します。
     注: [絶対角]オプションを選択すると、ビューがシートの座標系を基準にして指定角度で回転されます。[相対角]では、現在のビューの方向に従って、指定した角度にビューが回転します。
   • 選択したビューを回転する角度を入力します。
   • ビューを回転する方向を選択します。
4. 従属ビューを回転するかどうか指定します。
   • 選択したビューのみを回転するには[ビューを回転]を選択します。子ビューは、元の方向を維持します。
   • [カメラを回転]を選択して、回転をすべての従属ビューにプロパゲートします。
5. [OK]をクリックしてダイアログ ボックスを閉じます。必要に応じて、従属ビューの回転について通知するメッセージ ボックスで、[OK]をクリックします。

従属ビューの回転

既定では、親ビューおよびその子ビューは、同じ方向を維持します。親ビューを回転する場合は、従属ビューの位置合わせを維持または解除できます。子ビューを回転する場合、子ビューの方向は、親ビューから独立します。

ヒント: [図面ビュー]ダイアログ ボックスに表示されるオプションは、子ビューの方向の継承をコントロールします。設定を変更するには、子ビューをダブルクリックし、[図面ビュー]ダイアログ ボックスを表示させます。その後、[表示オプション]タブを開き、[基準に対する方向]オプションをオンまたはオフにします。
