トポロジ チェッカーを使用して、 インダストリ モデル の エリア トポロジ の状態を検証します。トポロジ チェッカーでは、トポロジ システム テーブル(_TEDG、_TSUR、_TISL、_TSER、_TCEN)のデータをチェックし、トポロジのエラーの有無を検出します(ポリゴンに交差するポリゴンや、ポリゴンがない 図心 など)。

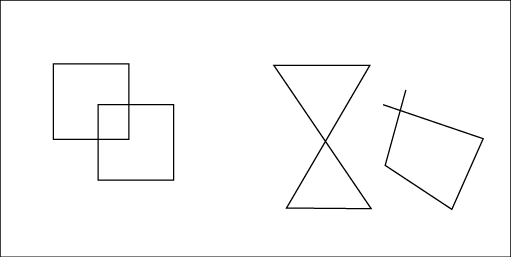

左側のポリゴンを検出するには、[交差する線を検索]コマンドを使用する必要があります。右側のポリゴンを検出するには、標準のトポロジ チェッカーを使用します。
フィーチャ エクスプローラには、特殊なノードの各トポロジ エラー タイプが表示されます。詳細を表示するには、ノードとアイテムを展開します。フィーチャ レベルでは、既定でフィーチャ クラスの FID と名前が表示されます。
結果は[エリア トポロジ チェッカー]ペインに表示されます。フィーチャ エクスプローラには問題のあるフィーチャがすべて表示されます。フィーチャの処理とハイライト表示には、アイコンとショートカット メニューを使用します。
注:
Infrastructure Administrator でトポロジを初期化するとき、交差する線など、すべてのトポロジ エラーを記録するログ ファイルをオプションで作成できます。
