概要 - ガス データ モデル

ガス データ モデルは次の構成要素からなります。

ガス データ モデルの構成要素	フィーチャ クラス

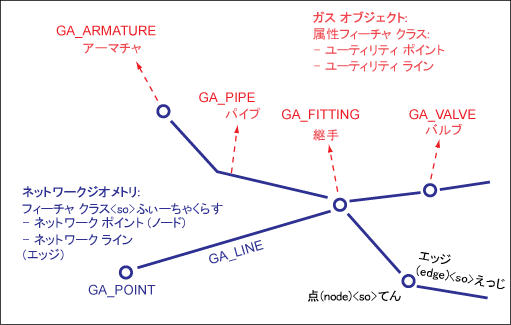

ネットワーク ジオメトリ	ネットワーク ジオメトリは GA_POINT(ノードを保存)と GA_LINE(エッジを保存)のフィーチャ クラスに保存されます。これらのフィーチャ クラスはジオメトリのみを保存します。属性は保存しません。これらは属性情報のガス フィーチャに関連しています。 これらのテーブルの行は、ユーティリティ API が管理しています。顧客列を持つジオメトリ フィーチャ クラスを強化しないでください。 ジオメトリ フィーチャ クラスは、ネットワーク トポロジを形成します。
ネットワーク トポロジ	ネットワーク トポロジは _NNOD(トポロジ ノード)と _NLNK(トポロジ リンク)のフィーチャ クラスに保存されます。 [ポイント]トピックのポイント フィーチャ クラスと、[管]トピックの管フィーチャ クラスのみが、ガス ネットワーク トポロジの一部です。 その他のフィーチャ クラス(保護、サイト、設備のトピック、管トピックの破損フィーチャ クラス)は、ネットワーク トポロジの一部ではありません。
ガス オブジェクト	ガス オブジェクトは、GA_POINT.FID_ATTR (ユーティリティ ポイント)と GA_LINE.FID_ATTR (ユーティリティ ライン)の属性フィーチャ クラスに格納されます。 これらは、関連付けられているポイントまたはライン ジオメトリ フィーチャ クラスに関係しています。
制御ケーブル	制御ケーブルのジオメトリは、GA_C_LINE と GA_C_POINT フィーチャ クラスに保存されます。 属性は、GA_C_CABLE と GA_C_CABLE_POINTフィーチャ クラスに保存されます。 ジオメトリ フィーチャ クラスは、ネットワーク トポロジを形成します。
モデル テーブル	モデル テーブルは、特定のネットワーク アイテムのいくつかのタイプを保存します。それらは[製造元]の下の[管理]トピックにあり、後ろに _MODEL がつきます。 「データ モデル: モデル テーブル」も参照してください。
寸法記入	寸法は、後ろに _L(ライン)、_P (ポイント)、_HL (ヘルプ ライン)が付いているフィーチャ クラスに保存されます。
ドメイン	ドメイン テーブルは後ろに _TBD がついており、フォームのコンボ ボックスで使える属性の値の一覧が含まれています。
ラベル	[ラベル]テーブルは後ろに _TBL がついており、フィーチャ ラベルが入っています。
フィーチャ ルール	クライアント側のフィーチャ ルールは、動作をカスタマイズします。 詳細は「ガスの機能とフィーチャの組織」を参照してください。

ガス データ モデル
