構築: 線の処理(頂点)

エンタープライズ インダストリ モデル に格納されている線の頂点を追加または削除できます。

注:

これらの機能は、Autodesk コマンド ラインからのみ実行されます。

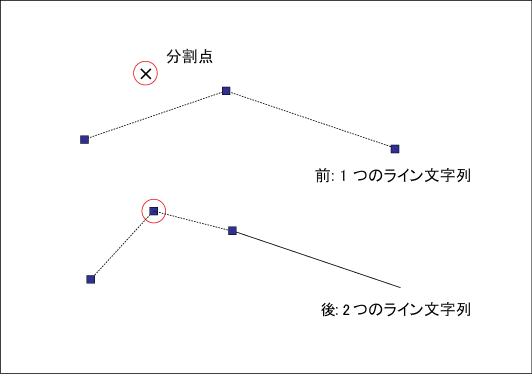

線の処理例: 線の分割で 2 つのライン フィーチャが作成されます。

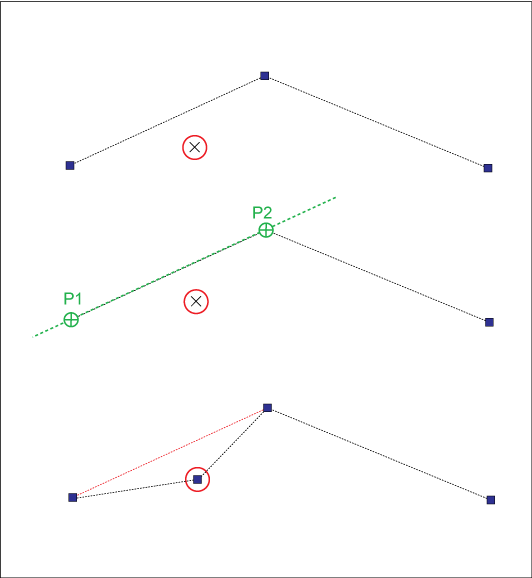

線の処理例: 頂点の追加で、新しい頂点が挿入されます。線はその点に移動します。

アイコン	説明
	[分割]を使用して頂点を追加し、既存の線を 2 つのライン フィーチャに分割します(両方の線が既存のフィーチャの属性データを継承します)。既存の点を選択したり、図面内の点をディジタイズしたりできます。
	[頂点を追加]を使用して、頂点をライン フィーチャに追加します。分割機能とは対照的に、新しい頂点がある 1 つのライン フィーチャになります。既存の点を選択したり、図面内の点をディジタイズしたりできます。
	[頂点を除去]を使用して、頂点を除去します。
