ポイント詳細を作成するには

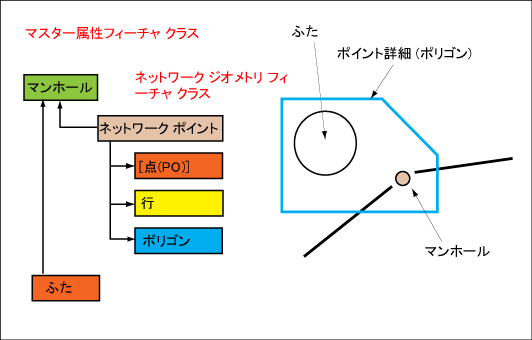

ネットワーク ポイントについて、ジオメトリの詳細を作成することができます。たとえば、複雑なマンホールを図面で図解するなどです。通常はリプレゼンテーションの属性のみが含まれるジオメトリ フィーチャ クラスがあります。たとえば、ライン タイプです。その他のすべての属性データは、マスターの属性フィーチャ クラスに保存されます。

ネットワーク ポイントは、関連するジオメトリを図面に入れられます。マンホールのみがネットワーク トポロジの一部です。

1. マップでフィーチャを選択します。たとえば、排水タンクです。
2. [排水タンク]フィーチャを右クリックし、[属性]を選択します。

   [排水タンク]フィーチャ クラス フォームが表示されます。

3. [排水タンク]フィーチャ クラス フォームで、次のいずれかの操作を行います。
   • [機能]メニュー [ポイント詳細の作成]をクリックします。
   • [機能]メニュー [ライン詳細の作成]をクリックします。
   • [機能]メニュー [ポリゴン詳細の作成]をクリックします。

   プロンプトに従って、ポイント、ライン、ポリゴンの詳細を作成します。

注:

各ネットワーク ポイントに 1 つのポリゴン詳細を作成できます。ポイントとラインの詳細は、いくつでも追加できます。
