AutoCAD ブロックを使用して印刷を作成する

このチュートリアルでは、通常の印刷修飾フィーチャを使用するのではなく、フレームとして AutoCAD ブロックを使用する印刷を作成します。

前提条件

このチュートリアルを適切に実行するには、AutoCAD および AutoCAD Map 3D の次の側面と、 エンタープライズ インダストリ モデル について熟知している必要があります。

想定環境

このチュートリアルを実行する前に、次の条件を満たしている必要があります。

AutoCAD ブロックを使用して印刷を作成するには

  1. メンテナンス ワークスペースで、エンタープライズ インダストリ モデル プロジェクト を開きます。
  2. グラフィックを生成し、関係する領域にズームします。
  3. 次の方法のいずれかを使用して、インダストリ モデル エクスプローラで印刷 エクスプローラを表示します。
    • [出力]タブ > [印刷]パネル > [印刷 エクスプローラ]をクリックします。
    • インダストリ モデル エクスプローラで印刷 エクスプローラをクリックします。

    印刷 エクスプローラ ペインが開き、印刷 ライブラリが表示されます。印刷 ライブラリには、印刷テンプレートと保存した印刷が含まれます。

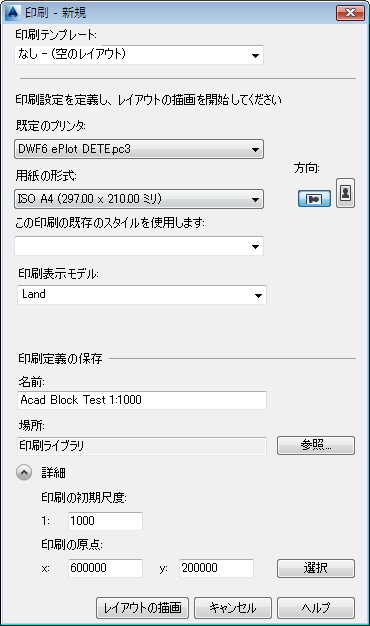

  4. 新しい印刷を作成します。
    • 以下に示す設定を使用します。
    • [Draw Layout]をクリックして、編集する印刷を開きます。
    • 新しく作成した印刷を含む図面を除き、すべての開いている図面を閉じます。

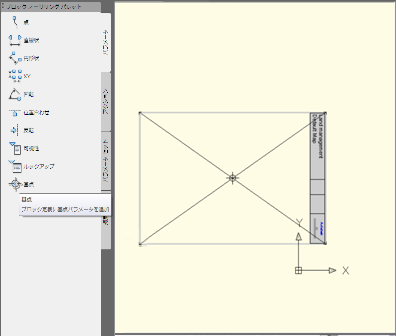

  5. 新しく作成した印刷図面で、BEDITと入力して AutoCAD ブロック エディタを開きます。
    • 297 ユニット幅、210 ユニット高さ(A4)の新しい AutoCAD ブロックを作成します。
    • ブロックの基準点を中央に設定します。
    • ブロック エディタを閉じます。
  6. 画層 PLT_PLOT_DECORATION のスタイルを設定します。
    • 表示マネージャで、画層を選択し、[スタイル]をクリックします。

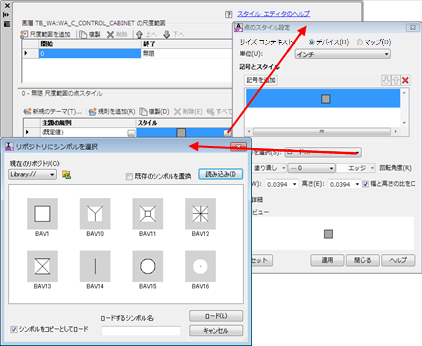

    • スタイル エディタの[無限　尺度範囲の点スタイル]で、[スタイル]というラベルの列にある参照ボタンをクリックします。パラメータを次のように設定します。
      • シンボル: 現在の図面から作成したブロックを選択します。
      • サイズのコンテキスト: マップ空間
      • 単位: メートル
      • 幅: 297 (A4、1:1000)
      • 高さ: 297(この値は幅の設定時に自動的に設定されます)
      • 塗り潰し色: 元の色を維持します。
      • エッジの色: 元の色を維持します。
      • 回転: 式 ORIENTATION * 0.9 + 90 を入力します
  7. 現在の表示モデルを保存し、既存の印刷表示モデルを上書きします。

    これによって、BlockDefinitions.dwg という新しい図面が作成されます。この図面には作成したブロックが含まれます。

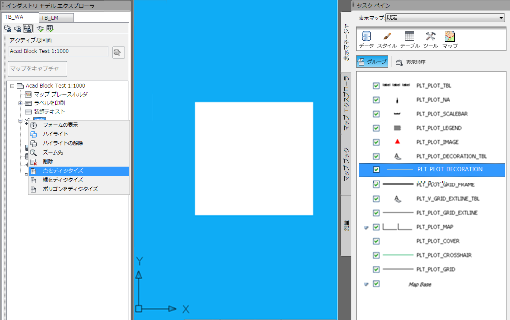

  8. 以下のように、新しい印刷 ポイント修飾フィーチャをデジタイズします。

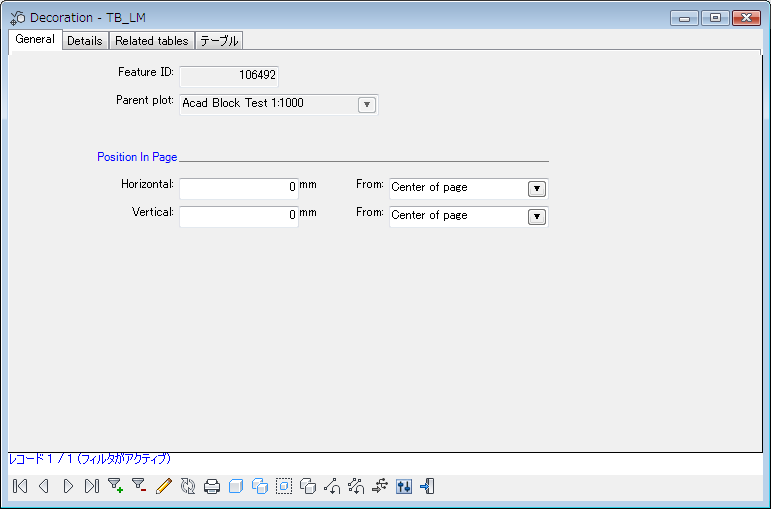

  9. このポイント フィーチャの汎用フォームを開き、以下のようにページ中央に位置を設定します。

    更新すると、AutoCAD ブロックは要素の中央に配置されます。

    ポイント修飾フィーチャは、作成した AutoCAD ブロックを使用してスタイル設定されます。この AutoCAD ブロックには、中央に基準点が設定されています。ポイント修飾フィーチャは用紙の中央にあるため、AutoCAD は正しく配置されます。

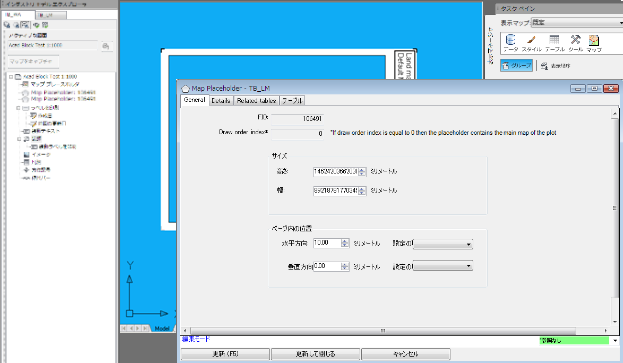

  10. オプションで、(プライマリ)マップ プレースホルダを作成し、事前に定義された幅と位置に設定します。
    • このマップ プレースホルダのマップをキャプチャします。
    • 既存の表示モデルを指定します。
    • 必要に応じて、回転値を適用します。

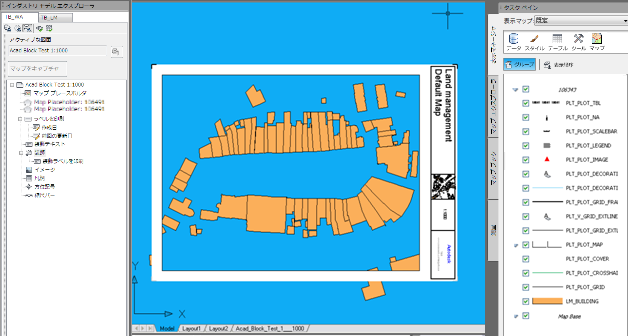

  11. オプションで、印刷を拡張するには、印刷の尺度、オーバービュー マップなどの必要な要素のラベルを追加します。

    ここで示す印刷の尺度は 1:1000 です。

親トピック: 印刷を作成する
