電力トポロジ設定を管理するには

電力トポロジは、電線とデバイス間の接続を維持します。 Infrastructure Administrator を使用して、トポロジを設定できます(どのフィーチャ クラスは他のどのフィーチャ クラスと接続可能か)。 接続マネージャを使用して、AutoCAD Map 3D または Infrastructure Application Extension で接続を管理します。論理トポロジの詳細については、「論理トポロジについて」を参照してください。

注:

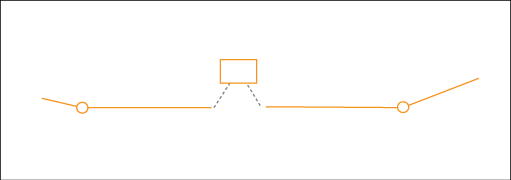

電線は、他の電線ではなく、デバイスにのみ接続できます。電線は、通常は各端に 1 つずつ、1 つまたは複数のデバイスに接続できます。ヒューズまたはスイッチなど、2 つのデバイスを変圧器に接続することはできません。中間電線を使用する必要があります。

電力トポロジ設定を表示または変更するには

1. Infrastructure Administrator で、次のいずれかを実行します。
   • [エンタープライズ]をクリックし、 エンタープライズインダストリ モデル に接続します。 関連する Electric プロジェクト を開きます。
   • [ファイル]をクリックし、電力インダストリ モデルを使用するインダストリ モデルの図面またはテンプレートを開きます。
2. 電力インダストリ モデルをクリックします。
3. アドミニストレータ エクスプローラで、[データ モデル]をクリックします。
4. データ モデル エクスプローラで、[トポロジ]ノードを展開します。

   2 つのトポロジ、電力とストラクチャを使用できます。

5. 電力トポロジを右クリックします。[プロパティ]をクリックします。
6. [論理トポロジ]ダイアログ ボックスで、[トポロジのフィーチャ クラス]をクリックして、トポロジの一部であるフィーチャ クラスを表示します。
7. [フィーチャ クラス間の接続]をクリックして、接続を表示します。
