この演習では、マップと一緒にパブリッシュするオブジェクト データを指定する DWF パブリッシュ オプションを設定します。次に、マップを DWF ファイルにパブリッシュします。
ビデオ チュートリアル
|
インターネットに接続している場合、DWF 形式にマップ属性をパブリッシュする方法について、ビデオを再生して参照してください。具体的な手順はビデオの下に記載されています。 |
この演習では、「レッスン2：図面をクリーンアップする」で変更したStreet_Centerlines.dwgマップを使用します。
パブリッシュ オプションを設定するには
- 「レッスン2：図面をクリーンアップする」で使用したStreet_Centerlines.dwgマップまでナビゲートし、開きます。
の順に選択します。

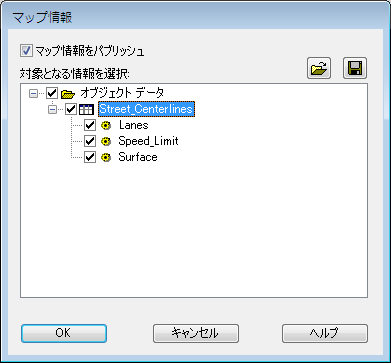

- [マップ情報]ダイアログ ボックスで[マップ情報をパブリッシュ]を選択します。
- [マップ情報]ダイアログ ボックスで、リストの項目を展開し、Street_Centerlines を選択します。
Street_Centerlines を選択すると、Street_Centerlines の属性がすべて自動的に選択されます。
- 情報を XML ファイルにパブリッシュするには、保存アイコンをクリックし、パブリッシュするファイルの場所を指定します。[保存]をクリックします。
DWF パブリッシュ操作では、XML ファイルを使用します。
- [OK]をクリックします。
DWF 形式でパブリッシュするには
- マップを保存します。
印刷やパブリッシュを行う場合は、まずマップを保存する必要があります。
- マップのすぐ下にある[レイアウト 1]タブをクリックします。
このタブが表示されていない場合は、
(モデル空間アイコン)を右クリックしてください。[レイアウトとモデル タブを表示]をクリックします。 - [出力]タブ[印刷]パネル[印刷]をクリックします。
- [印刷]ダイアログ ボックスの[プリンタとプロッタ]で、DWF6eplot.pc3 を選択します。
- [レイアウトに適用]をクリックしてから、[キャンセル]をクリックします。
プリンタとプロッタ設定はパブリッシュ ジョブに適用されますが、ジョブはプロッタやプリンタには送信されません。
[パブリッシュ]をクリックします。 注:[パブリッシュ]サブメニューのオプションは選択しないでください。アプリケーション メニューの[パブリッシュ]という単語をクリックしてください。
- [パブリッシュ]ダイアログ ボックスで、次の操作を行います。
- [パブリッシュするシート]リストで、目的のシートのみを選択します。
たとえば、他のマップが開いている場合は、そのマップのモデル ビューやレイアウト ビューもリストに表示されます。現在のマップの既定のビュー Layout2 も表示されます。不要なエントリ(Layout2 など)があれば選択して、
をクリックします。 - [パブリッシュ先]で、[DWF]を選択します。
- [パブリッシュ オプション]をクリックします。
- [パブリッシュするシート]リストで、目的のシートのみを選択します。
- [パブリッシュのオプション]ダイアログ ボックスで、次の操作を行います。
- ([DWFとPDF の一般オプション]の)[画層情報]をクリックします。
- このフィールドのプルダウン メニューで、[含める]をクリックします。
マップ内の各画層が、DWF 出力における個々の画層になります。Design Review で、これらの画層の表示、非表示を個別に切り替えることができます。
- [OK]をクリックします。
- [パブリッシュ]ダイアログ ボックスで、次の操作を行います。
- [パブリッシュ](ウィンドウ下部)をクリックします。
- パブリッシュするファイルの場所と名前を指定して、[選択]をクリックします。
- シート リストを保存するかどうか確認するメッセージが表示された場合は、[いいえ]をクリックします。
- バックグランドで処理中のジョブに関するメッセージが表示された場合は、[閉じる]をクリックしてメッセージを消します。
Autodesk Design Review で必要なファイルが、指定したファイルにパブリッシュされます。
- ウィンドウの右下コーナーにある動画アイコンの上にカーソルを置いて、パブリッシュの進行状況を確認します。
- ジョブが完了すると、ウィンドウの右下角にバブルが表示されます。バブルのリンクをクリックして、警告またはエラーがある場合は表示します。終了したらウィンドウを閉じます。
現在の状況
マップを Autodesk SDF ファイルに書き出しました。また、マップを DWF ファイルにパブリッシュしました。AutoCAD Map 3D のないユーザは、http://www.autodesk.co.jp/designreview から入手できる、無料のダウンロード可能なビューアを使用して、パブリッシュされたマップを表示することができます。
