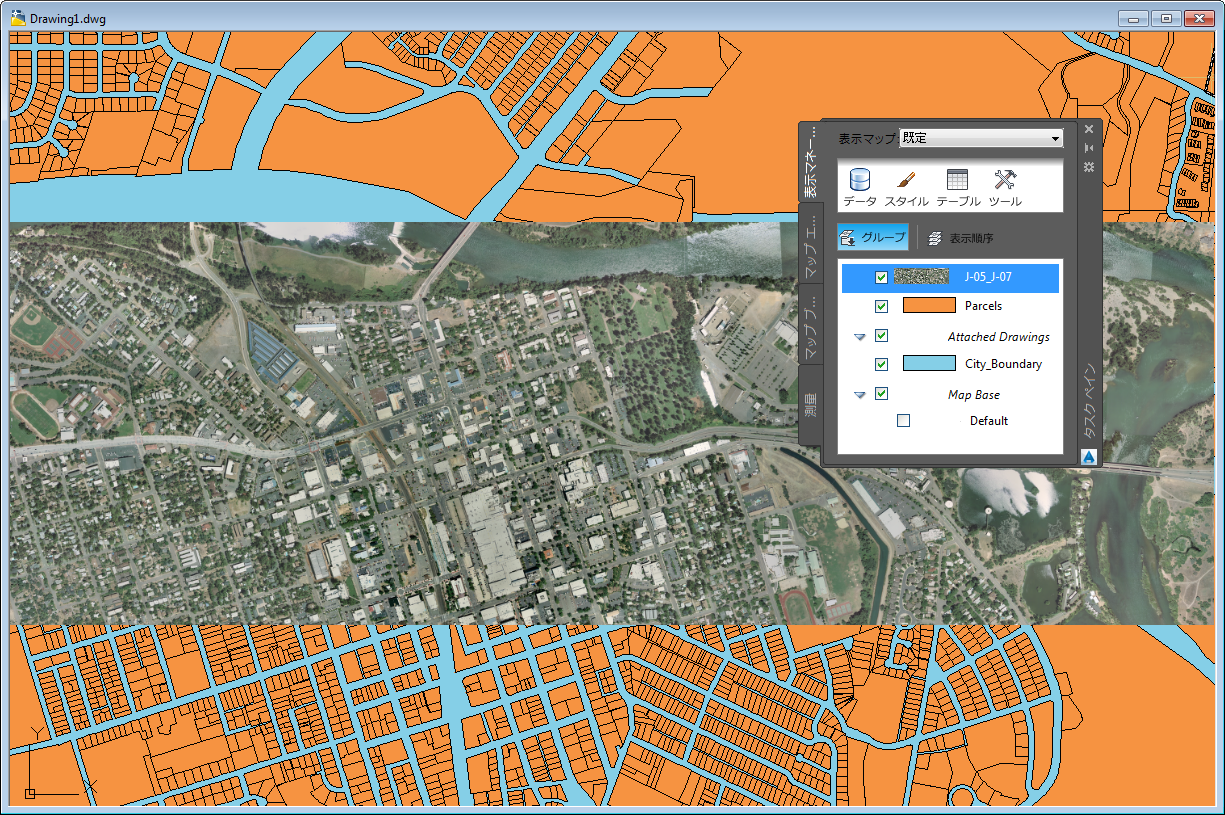

ピクセルで形成される写真やその他のイメージを、ラスター イメージといいます。線分と円弧で形成されるイメージをベクトル イメージといいます。たとえば、航空写真を読み込んで、マップのオブジェクトの背面に表示することができます。ラスター イメージ内の現実の要素がマップのジオメトリと重なるため、視覚的に把握しやすくなります。
注:
この演習では、前の演習で作成し修正した build_map1.dwg マップを使用します。
ビデオ チュートリアル
|
インターネットに接続している場合は、画像内の矢印ボタンをクリックすると、マップに航空写真を追加する方法が表示されます。具体的な手順はビデオの下に記載されています。 |
ラスター イメージを追加するには
- まだ行っていない場合は、チュートリアル サンプル ファイルを マイ ドキュメント にコピーします。 注:
使用しているオペレーティング システムの種類によって、マイ ドキュメントの場所は異なります。Microsoft Windows XP では、通常、C:¥MyDocuments にあります。Microsoft Vista では、C:¥Documents and Settings¥Administrator¥My Documents¥Map 3D Tutorials にあります。
- build_map1.dwg ファイルでは、
[データ接続]
ウィンドウが表示されているはずです。表示されていない場合は、
[表示マネージャ]
で、[データ]

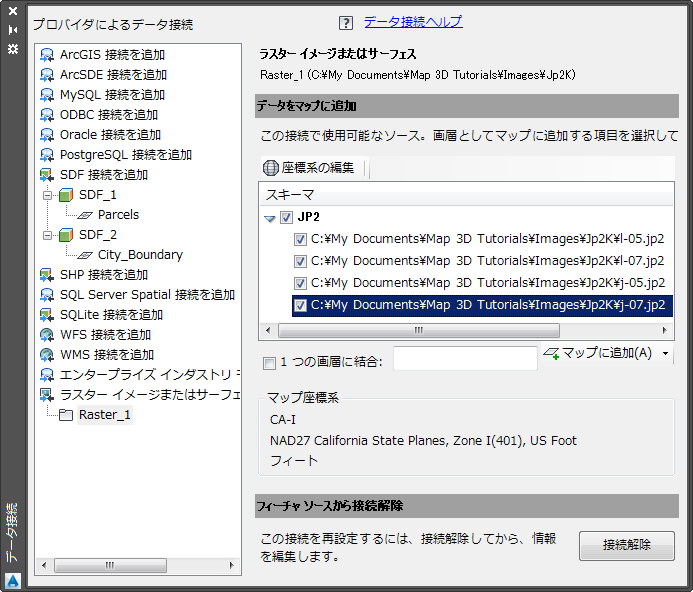

[データ接続]をクリックします。 - [プロバイダによるデータ接続]で[ラスター イメージまたはサーフェス接続を追加]をクリックします。
- [ソース ファイルまたはフォルダ]の横にあるフォルダ ボタンをクリックします。
- サンプル ファイルをコピーしたマイ ドキュメント内のフォルダにナビゲートします。JEPG 2000 ラスター ファイル(以前の JP2K)が含まれているフォルダを見つけ、選択します。[OK]をクリックします。
- [接続]をクリックして、このフォルダをデータ ソースとして追加します。
- [データをマップに追加]領域で、一番上のチェック ボックス(JP2)を選択し、フォルダ内のすべてのイメージを選択します。
このフォルダには複数の JPEG 2000 ファイルが保存されていて、それぞれレディング市の一部が撮影されています。複数の項目がありますが、必ずしもそのすべてが必要ではないため、項目は自動的に選択されません。
フォルダに複数のイメージが含まれている場合は、目的のイメージを選択します。
- イメージの座標系を設定します。
- [座標系を編集]をクリックします。
- [空間コンテキストを編集]ダイアログ ボックスで、「Default」という行の空のフィールドをクリックし、[編集]をクリックします。
- [カテゴリ]で[USA, California]を選択します。
- 検索ボックスに CA-I と入力します。
- CA-I 座標系を選択し、[選択]をクリックします。
- [空間コンテキストを編集]ダイアログ ボックスで[OK]をクリックし、[データ接続]ウィンドウに戻ります。
すべてのイメージで、座標系として CA-I が表示されます。
- [1つの画層に結合]を選択して、ラスター イメージを単一項目として[表示マネージャ]でスタイル設定できるようにします。
- 画層の名前として、たとえば ReddingRasterImages と入力します。
- [マップに追加]をクリックします。
結果を表示するには
- [データ接続]ウィンドウを閉じます。
- 新しいラスター画層を右クリックして、[オブジェクト範囲ズーム]をクリックします。
このチュートリアルを続けるには、「演習 6: 他のフィーチャの背面にラスター イメージを表示する」へ進みます。
