演習 2: 分類済みオブジェクトを編集する

オブジェクト クラスを使用して、1つのクラス内のオブジェクトをすべて選択し、そのプロパティを変更します。これによってオブジェクト クラス定義自体が変更されることはなく、その オブジェクト クラス のオブジェクトのプロパティのみが変更されます。

注:

この演習では、「演習 1: オブジェクト クラスを使用してオブジェクトを作成する」で作成したマップを使用します。

分類済み区画の色を変更するには

1. 前に作成した ObjectClass.dwg ファイルをまだ開いていない場合は開きます。[開く][図面]の順に選択します。
2. [タスク ペイン]の[マップ エクスプローラ]タブで、Parcels オブジェクト クラス名を右クリックします。
3. [分類されたオブジェクトを選択]をクリックします。

   Parcels として分類されているオブジェクトがすべて選択されます。

4. 選択した区画のいずれかを右クリックし、[プロパティ]をクリックします。
5. [プロパティ]パレットで、([デザイン]タブの[パターン]の)[パターン塗り潰し色]フィールドをクリックし、別の色を選択します。

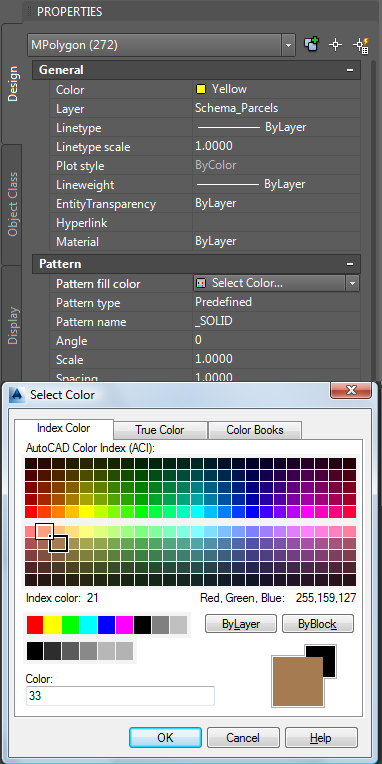

   [プロパティ]パレットを使用して、Parcels オブジェクト クラスのすべてのオブジェクトの塗り潰し色を変更します。

6. 変更内容を保存セットにセーブ バックするように求められたとき、元のファイルの区画の色を変更するには、[はい]をクリックします。現在のマップでのみ変更するには、[いいえ]をクリックします。
7. マップを保存します。

現在の状況

オブジェクト クラス定義を使用して、オブジェクトを作成および編集しました。

このチュトリアルを続けるには、「レッスン6：分類済み図面のメタデータを生成する」へ進みます。
