[データ接続]を使用すると、多数のラスター イメージ ファイルに接続できます。[データ接続]でサポートされないラスター イメージ形式を挿入して配置設定したり、ファイルに配置設定情報が含まれないイメージにその情報を指定するには、ラスター拡張機能機能を使用します。
AutoCAD® Raster Design など一部の画像編集アプリケーションでは、イメージの位置に関する情報が関連する基礎とする配置設定ファイルに格納されます。
[イメージを挿入]コマンド(
の順にクリックします。 検索)を使用してラスター イメージを挿入すると、AutoCAD Map 3D は座標配置設定情報を読み取り、イメージ図面内で正確な座標位置に配置します。

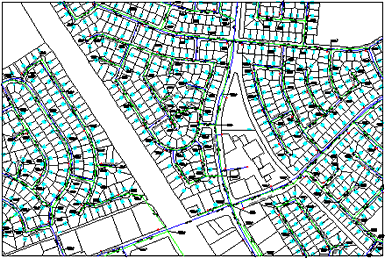

市街地図へラスター イメージを挿入。結果を確認するには、カーソルをイメージ上に移動します。
イメージを挿入したら、イメージの表示順序を変更して、フィーチャと図面オブジェクトをイメージの一番上に表示させることができます。
図面にイメージを挿入すると、AutoCAD Map 3D はそのイメージをパス名またはデータ管理ドキュメント ID を使用して図面ファイルにリンクします。リンクされたイメージを更新すると、更新されたイメージが図面に表示されます。イメージそのものは図面に含まれないので、イメージのサイズが増えても図面のサイズが増えることはありません。
挿入したイメージは、ブロックを扱うときのように何度も挿入し直すことができます。挿入したイメージにはそれぞれ固有のクリップ境界があり、明るさ、コントラスト、フェード、透過性が個々に設定されています。1 つのイメージを複数のイメージに分割して、図面で並べ替えることができます。
サポートされているイメージ形式
AutoCAD Map 3D は、コンピュータ グラフィックス、ドキュメント管理、マッピング、GIS (地理情報システム)などで使用されている、一般的なイメージ ファイル形式のほとんどをサポートしています。また、モノクロ、8 ビット グレー(グレースケール)、8 ビット カラー(インデックス カラー)、24 ビット カラー(True Color)のイメージをサポートしています。
いくつかのイメージ ファイル形式では、透過ピクセルを使用したイメージをサポートしています。イメージ透過性がオンに設定されていると、AutoCAD Map 3D はこれらの透過ピクセルを認識し、AutoCAD Map 3D 画面上のグラフィックスはこれらのピクセルを通して透けて見えます。(モノクロ イメージでは、背景のピクセルが透明として処理されます。)
さらに、グレースケールまたはカラー イメージの透過色を選択して、ラスター イメージの不透明度を設定できます。
AutoCAD Map 3D では、次の形式のラスター ファイルを使用できます。SID および ECW などの一部の形式は、イメージ ファイルとしてではなく、OLE オブジェクトとしてサポートされています。AutoCAD Map 3D はファイル形式をファイル拡張子ではなくファイルの内容によって判断します。
| 種類 | 説明およびバージョン | ファイル拡張子 |
|---|---|---|
| BMP | Windows および OS/2 ビットマップ形式 | .bmp、.rle、.dib |
| CALS-I | Computer Aided Acquisition and Logistics Support | .rst、.gp4、.mil、.cal、.cg4 |
| DOQ | デジタル正射画像の区画のラスター イメージ形式(ひずみ除去処理されており、航空写真に使用される) | .doq |
| ECW | 拡張圧縮ウェーブレット(ER Mapper の圧縮率の高い多重解像度イメージ形式) | .ecw |
| FLIC | Autodesk ディジタル アニメーション形式 | .flc、.fli |
| GeoSpot | 地理参照情報を伴う SPOT Image Corporation 形式 | .bil |
| GeoTIFF | 地理参照情報を伴う TIFF | .tif |
| GIF | Graphics Interchange Format (CompuServe のラスター イメージ形式) | |
| IG4 | Image Systems Group 4 | .ig4 |
| IGS | Image Systems Gray Scale | .igs |
| IKONOS | 8 ビットまたは 16 ビットの衛星画像 | |
| JFIF | JPEG ファイル交換形式 | .jpg |
| JPEG および JPEG 2000 | Joint Photographics Expert Group | .jpg |
| LANDSAT FAST L7A | Landsat 7 衛星が使用するマルチスペクトル イメージ形式 | |
| NITF | National Imaging Transmission Format (米連邦政府関係機関および NATO が一般的に使用するマルチフレーム イメージ形式) | |
| PCX | PC Paintbrush Exchange | .pcx |
| PICT | Macintosh PICT1、PICT2 | .pct |
| PNG | Portable Network Graphics | .png |
| Quickbird TIFF | DigitalGlobe の Quickbird Satellite のマルチスペクトル イメージ形式 | |
| RLC 1 および 2 | ランレングス エンコーディング形式(バージョン 1 にはヘッダがなく、バージョン 2 には IST ヘッダがある) | .rlc |
| SID (MrSID) | Multi-Resolution Seamless Image Database (圧縮率の高い LizardTech の形式) | .sid |
| TARGA | TrueVision イメージ ファイル形式 | .tga |
| TIFF | Tagged Image File Format | .tif |
