交差の要素

次の 3 つの方法で、交差の要素を指定します。

• 図面内をクリックします。
• 2 点を指定

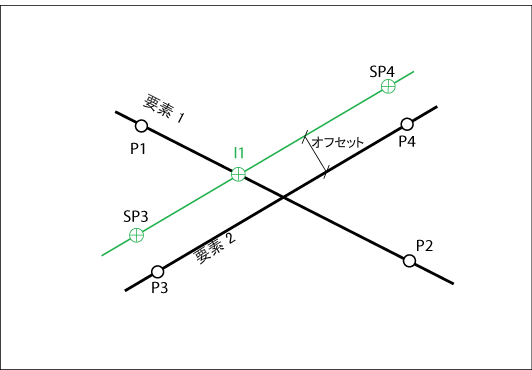

• 要素を特定し、オフセット値で要素をシフトします。
• ポイントおよびオリエンテーションを指定します。


  交差の要素

ダイアログ ボックスを使用してパラメータを修正します。

要素	説明
要素 1 要素 2	要素 1 と 2 は直線または円弧になります。 をクリックして、要素を図面に表示します。 をクリックして、他の要素を図面内で確認します。 要素をシフトするにはオフセット値を指定します。 要素を回転するには、横座標を指定します。
ポイント 1 ポイント 2	要素 1 のオリエンテーションは、ポイント 1 とポイント 2 の方向によって示されます。
ポイント 3 ポイント 4	要素 2 のオリエンテーションは、ポイント 3 とポイント 4 の方向によって示されます。
東座標値 北座標値 高度	ポイントの座標です。座標を編集するか、を使用して別のポイントを選択します。
半径	必要に応じて修正します。を使用して、長い円弧と短い円弧を切り替えます。
[方位角]	要素を回転するには、横座標を使用します。接線の場合、横座標値は、結果が示される四半円の値です。 を使用してラインを反転します(方位角の値に180度を追加する)。
交差 1 交差 2	円弧との交差は複数の結果を持ちます。 正接を使用して、ポイントと接線の計算を切り替えます。 正接では、接線を定義すると、半径を指定できます。フィールドに 0 を入力するか空のままにすると、直線を計算します。 半径を定義する場合は、[次を表示]を使用して、正接の円弧の可能な位置をすべて表示します。
