ランナー システムの作成

2 プレート金型を作成し、セット取り金型のモデルにフィード システムを作成します。

1. ([形状]タブ > [金型]パネル > [パーティング平面の設定])をクリックします。
   [パーティング平面の設定]ダイアログ ボックスが開いて、モデルの向きが下面表示になります。

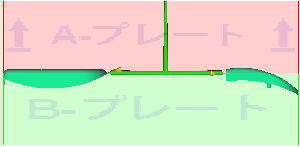

2. [平面の Z 座標]ボックスに「28」mm と入力し、[適用]をクリックして次のようにパーティング平面を移動します。


3. [閉じる]をクリックして、[パーティング平面の設定]ダイアログ ボックスを終了します。 このチュートリアルでは、既定の金型プロパティを使用します。
4. ([形状]タブ > [金型]パネル > [金型サイズ])をクリックします。 [金型プロパティ]ダイアログ ボックスが開きます。
5. [プレートの厚み]セクションで、次の値を設定します。

   A プレート: 75 mm

   B プレート: 75 mm

6. [OK]をクリックして変更を適用し、[金型プロパティ]ダイアログ ボックスを終了します。
7. パーティング平面と金型プロパティの設定が終わったので、ランナー システムを作成できるようになりました。 ([形状]タブ > [フィード システム]パネル > [ランナー ウィザード])をクリックします。 [ランナー システム ウィザード]ダイアログ ボックスが開きます。
8. [スプルー]セクションで次の操作を行います。
   1. [X]テキスト ボックスに 「-70」と入力し、[Y]テキスト ボックスに「45」と入力して、スプルー位置を設定します。
   2. [プロパティ]テキストボックスの右側にある [参照]をクリックします。 スプルーの定義ダイアログ ボックスが開きます。
   3. 選択

      スプルー タイプ:	コールド
      スプルー形状:	円形テーパー
      開始直径(1):	3
      終了直径(2):	6

   4. [OK]をクリックして変更を適用し、[ランナー システム ウィザード]ダイアログ ボックスに戻るか、プロパティを変更する必要がない場合には[閉じる]をクリックして終了します。
9. [ランナー]セクションで次の操作を行います。
   1. [プロパティ]テキストボックスの右側にある [参照]をクリックします。 ランナーの定義ダイアログ ボックスが開きます。
   2. 選択

      ランナー タイプ:	コールド
      ランナー形状:	円形
      直径(1):	5

   3. [OK]をクリックして変更を適用し、[ランナー システム ウィザード]ダイアログ ボックスに戻るか、プロパティを変更する必要がない場合には[閉じる]をクリックして終了します。
10. [ゲート]セクションで次の操作を行います。
    1. [プロパティ]テキストボックスの右側にある [参照]をクリックします。 ゲートの定義ダイアログ ボックスが開きます。
    2. 選択

       ゲート タイプ:	コールド
       ゲート形状:	矩形
       幅(1):	3
       厚み(2):	1
       方向:	水平方向長さ
       水平方向長さ:	4

    3. [OK]をクリックして変更を適用し、[ランナー システム ウィザード]ダイアログ ボックスに戻るか、プロパティを変更する必要がない場合には[閉じる]をクリックして終了します。
11. [ランナー システム ウィザード]ダイアログ ボックスで、 [レイアウト] ドロップダウン メニューから[星]を選択します。
12. [OK]をクリックします。 ランナー システムが作成されました。



次のタスクでは、作成したランナー システムをテストします。
