プロセス設定の入力

このタスクでは、冷媒入口パラメータおよびプロセス設定を入力して、解析を実行します。

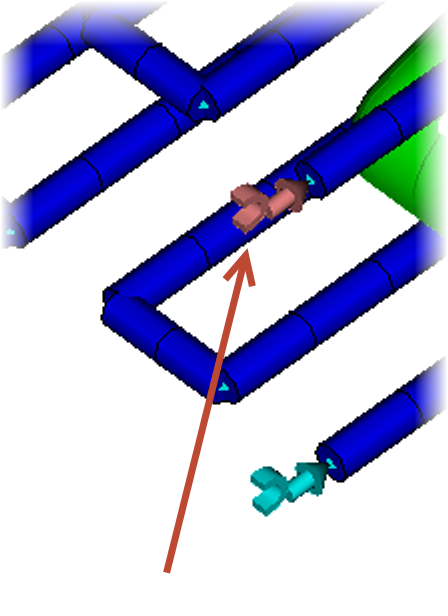

1. ナビゲーション ツールバーの[選択]ツールを使用して、冷媒入口を 1 つ選択します。



2. 右クリックして[プロパティ]を選択します。

3. 他の冷媒入口に対しても、1～3 の手順を繰り返します。

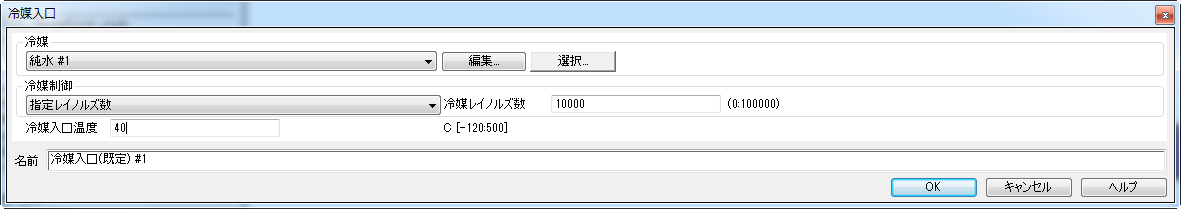

4. 冷媒入口温度に「40 ℃」を設定し、[OK]をクリックします。

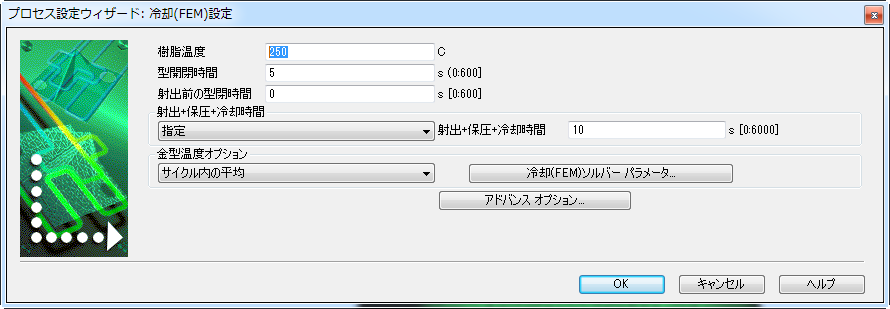

5. ([ホーム] > [成形プロセス設定] > [プロセス設定])をクリックします。



6. 樹脂温度が「250 ℃」であることを確認します。

7. 型開閉時間が「5 秒」であることを確認します。

8. 射出+保圧+冷却時間を「10 秒」に設定します。

9. 射出前の型閉時間が「0 秒」であることを確認します。

10. 金型温度オプションを[サイクル内の平均]に設定します。

11. [OK]をクリックします。

12. ([ホーム] > [解析] > [解析実行])をクリックします。

    解析を実行するのに、時間が 10～25 分かかります。

13. 解析が完了したら、[ログ]をクリックし、[ログ]パネルを閉じます。
