金型温度結果の確認

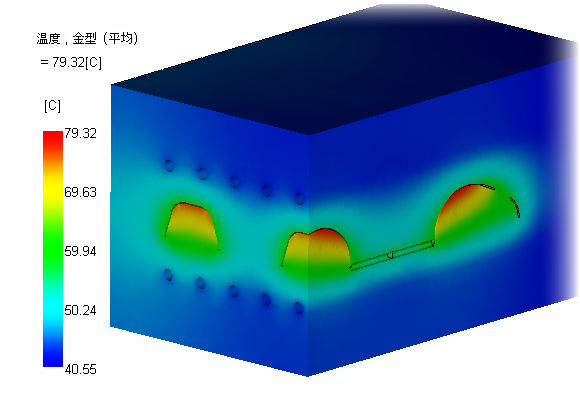

このタスクでは、「温度、金型(平均)」結果を解釈します。

1. すべての結果が非表示であることを確認します。

2. [金型四面体]レイヤーのみが表示されていることを確認します。

3. [温度、金型(平均)]をクリックします。

4. [結果] > [切断平面] > [編集]をクリックします。

   • [YZ 平面]をオンにして[アクティブ化]を選択します。

   • [点まで]タブをクリックします。

   • [点]フィールドに「0 -50」と入力し、[適用]をクリックします。

   • [有効平面表示]の選択を解除します。

5. [結果] > [切断平面] > [編集]をクリックします。

   • [ZX 平面]をオンにして[アクティブ化]を選択します。

   • [点まで]タブをクリックします。

   • [点]フィールドに「0 -50」と入力し、[適用]をクリックします。

   • [有効平面表示]の選択を解除します。

6. [切断平面]ダイアログ ボックスで、金型の大部分が引き続き表示されるように、必要に応じて平面を選択して[反転] をクリックします。
