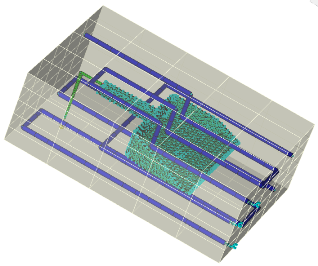

非定常冷却解析を実行するには、関連する冷却管、ホース、バッフルなど、およびインポート可能な金型インサートなどの追加の構成部品も含めて、金型をモデリングしていることが必要です。このようなモデルが存在しない場合は、金型サーフェス ウィザードを使用して、成形品、フィード システム、および冷却管の周囲に金型を作成することができます。
金型サーフェス ウィザードで定義する金型モデルは、冷却管およびフィード システムを含む必要があります。フィード システムは四面体またはビーム要素で表現できますが、金型メッシュ生成にフィード システムと冷却管を含めるためには、どちらも基本となるカーブで表現する必要があります。
注: 既存のフィード システムおよび冷却管が、基本となるカーブを含まないビーム要素で表現される場合、これらは考慮されません。
注: 四面体要素は、金型表面によって完全に囲まれている必要があります。ビーム要素は突き出ていてもかまいません。
