ランナー システムの作成

このタスクでは、ランナー システム ウィザードを使用して、形状的にバランスが良好なランナー システムを作成します。

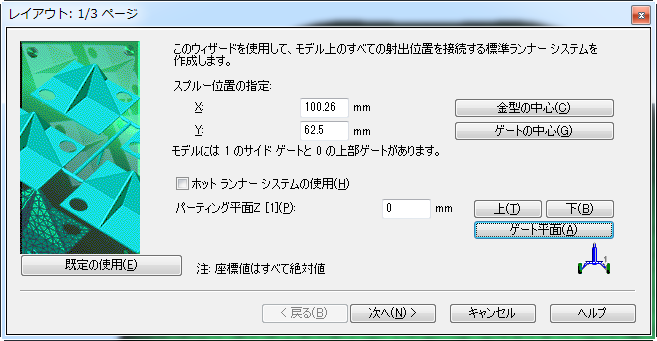

1. [ホーム] > [形状] > [ランナー システムの作成]をクリックします。



2. [ゲートの中心]をクリックします。

3. [ゲート平面]をクリックし、[次へ]をクリックします。

4. [オリフィス]に「5.5 mm」を入力します。

5. [テーパー角度]に「1.5」を入力します。

6. [長さ]に「80 mm」を入力します。

7. ランナーの直径に「6 mm」を入力し、[次へ]をクリックします。

8. [オリフィス]に「2 mm」を入力します。

9. [テーパー角度]に「0」を入力します。

10. [長さ]に「1 mm」を入力し、[完了]をクリックします。

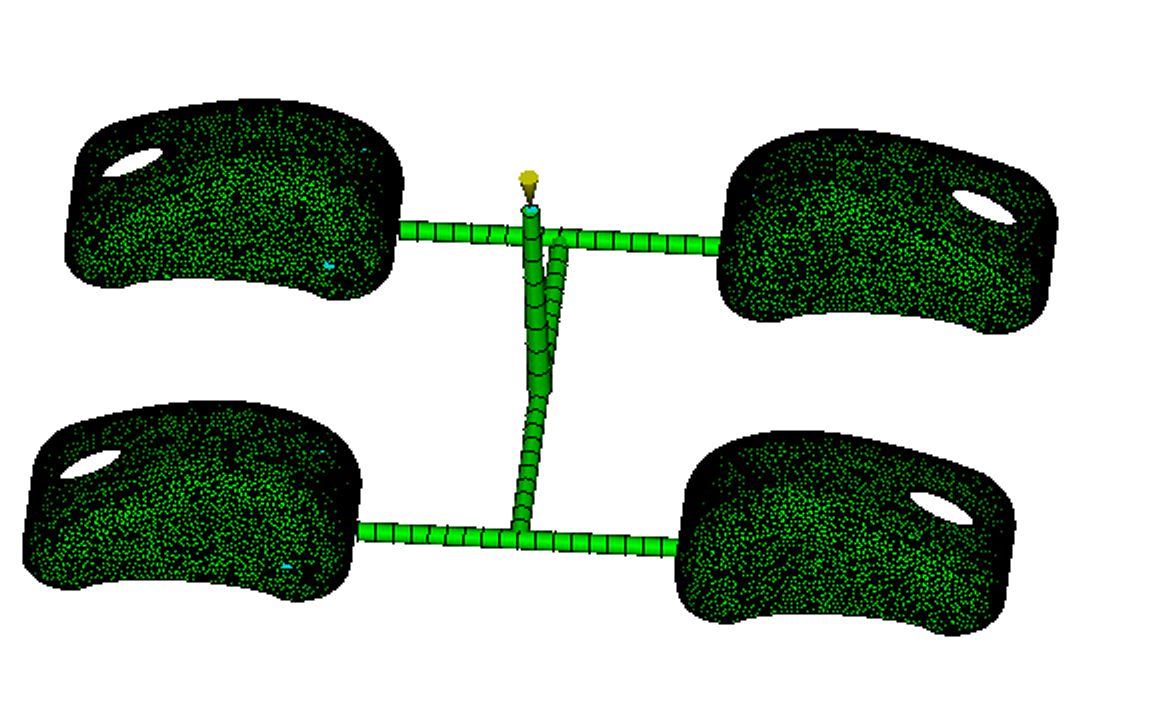

    スタディは図のようになります。

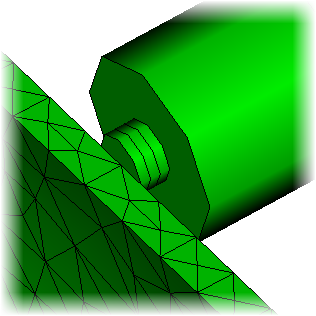

11. 図に示すように、ゲートの 1 つを拡大してください。



12. 表示ウィンドウの右側にあるナビゲーション バーの[選択]ツールをアクティブにします。



13. 図に示すように、ゲート要素の 1 つを選択します。



14. [形状] > [プロパティ] > [編集]をクリックします。

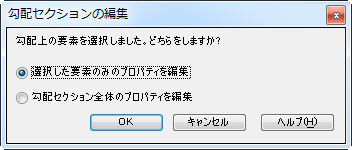

15. [選択した要素のみのプロパティを編集]を選択し、[OK]をクリックします。



16. [断面]を[矩形]に設定します。

17. [形状]を[テーパー無し]に設定します。

18. [寸法の編集]をクリックし、[幅]を「2 mm」、[高さ]を「1 mm」に設定して、[OK]を 2 回クリックします。ゲートの形状は、図に示すようになります。



19. モデルを保存します。
