解析前のメッシュのチェック

モデルのメッシュを生成した後に一連の診断チェックを実行して、メッシュが解析に適したものであることを確認することを強くお勧めします。

メッシュの品質を評価するために、次のツールが用意されています。

注: メッシュタイプを Dual Domain から 3D へ変更する場合は、3D メッシュを生成する前に Dual Domain メッシュの問題を診断および修正する必要があります。

最適な解析結果を得るには、メッシュにエラーが無く、次の条件を満たしている必要があります。

要素の理想的なアスペクト比は、次の上限値未満である。
- Midplane および Dual Domain メッシュの三角形要素は 8: 1 未満
- 3D メッシュに変換する Dual Domain メッシュの三角形要素は 30:1 未満
- 3D メッシュの四面体要素は 50:1 未満

Midplane および Dual Domain モデルでは、ためらいやレーストラック現象などの流動の問題を正確に予測するためには、大幅な肉厚変化は最低 3 列の要素で表現する必要がある。

または、計算時間を短縮するために、Midplane および Dual Domain モデルからコーナーブレンドや面取りなどの微細な形状を削除することができます。これらの形状は、非常に高いメッシュ密度を使用して 3D モデルで解析可能ですが、全体的な結果はほとんど変わりません。

高精度の結果を出すには、良好なメッシュを使用することが非常に重要です。メッシュの評価とモデルのクリーンアップでは、次のような作業を実行することを推奨します。

外観検査

メッシュ密度などメッシュの異常で、目視によって確認できるものがあります。

Dual Domain メッシュの外観検査

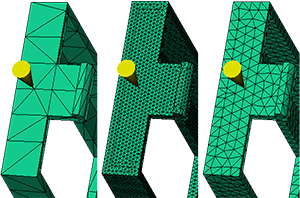

上図では、同一モデルに対して 3 つの大幅に異なるメッシュ密度が使用されています。

メッシュ密度の外観検査で問題がないことを確認した後、[メッシュ統計情報] レポートを使用して、メッシュ品質が許容可能であることを確認します。

Midplane および Dual Domain モデルのメッシュ統計情報には、次のセクションが含まれます。

3D モデルのメッシュ統計情報には、次のセクションが含まれます。

メッシュ統計情報で問題を確認した後、修正措置を取って問題を修復します。

診断ツールを使用することで、[メッシュ統計情報] レポートでリストされた問題に関する詳細情報を表示できます。

次の診断を利用できます。

診断が表示されると、[診断ナビゲータ]ツールバーが自動的に表示されます。このツールバーを使用することで、診断で検出されたモデル要素に容易に拡大ズームできます。

クリーンなモデルで解析を実行するには、メッシュの外観検査、メッシュ統計情報、およびメッシュ診断の確認後、検出された問題を修復する必要があります。問題の修復は、メッシュ修復ウィザードを使用して実行できます。

メッシュ修復ウィザードでは、モデルで一連の診断を実行し、各診断で検出された問題を修復できます。

Midplane および Dual Domain モデルでは次のツールが使用できます。

3D モデルでは次の診断と修復が使用できます。

注意:

3D エンティティでメッシュ修復ウィザードを実行すると、サーフェスノードの位置が変更する場合があります。複数部品を含むアセンブリでは、これにより構成部品間の要素の一致が変更され、望ましくない隙間が発生する場合があります。

メッシュで自動修復を実行した場合、修復により新たな問題が発生していないかを確認する必要があります。

メッシュクリーンアップの終了後、メッシュ統計情報レポートを再実行し、必要に応じてメッシュ修復ウィザードを再実行して、すべての発生する可能性がある問題が修復されているかを確認することを推奨します。
