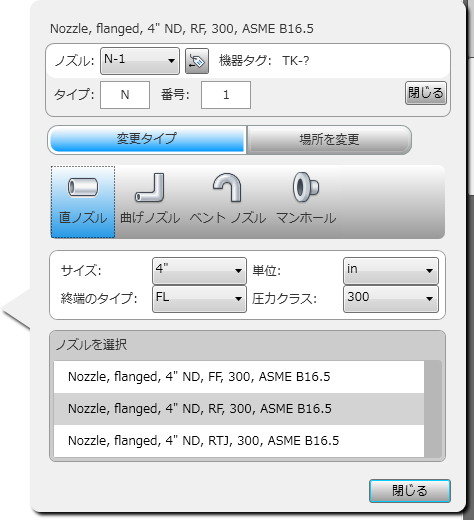

ノズル タグを設定し、追加または変更を行うノズル タイプを指定します。
- ノズル
-
現在のノズルが表示されます。編集する場合、ドロップダウン リストをクリックして、編集する別のノズルを選択できます。
- [タグ]アイコン
-
現在のタグが表示されます。クリックするとダイアログが展開され(図を参照)、タグのタイプ セグメントと番号セグメントを編集できるようになります。
- 機器タグ
-
ノズルを追加または編集している機器のタグが(読み込み専用で)表示されます。
- 変更タイプ
-
ノズル タイプをフィルタし、適切なノズルの一覧から選択するには、このボタンをクリックします。
- 場所を変更
-
ノズルの位置パラメータを設定するには、このボタンをクリックします。
- [ストレート式ノズル]、[曲げノズル]、[排気ノズル]、[マンウェイ]の各ボタン
-
選択しやすくなるように、[ノズルを選択]領域のノズル一覧をフィルタします。
- サイズ
-
ノズル一覧をサイズ([6”]など)でフィルタします。
- 終点のタイプ
-
ノズル一覧を終点のタイプ([FL]など)でフィルタします。
- 単位
-
ノズル一覧を単位([単位]など)でフィルタします。
- 圧力クラス
-
ノズル一覧を圧力クラス([300]など)でフィルタします。
- ノズルを選択
-
指定したフィルタに応じて、使用可能なノズルをリストします。変更または追加するノズルを選択します。
