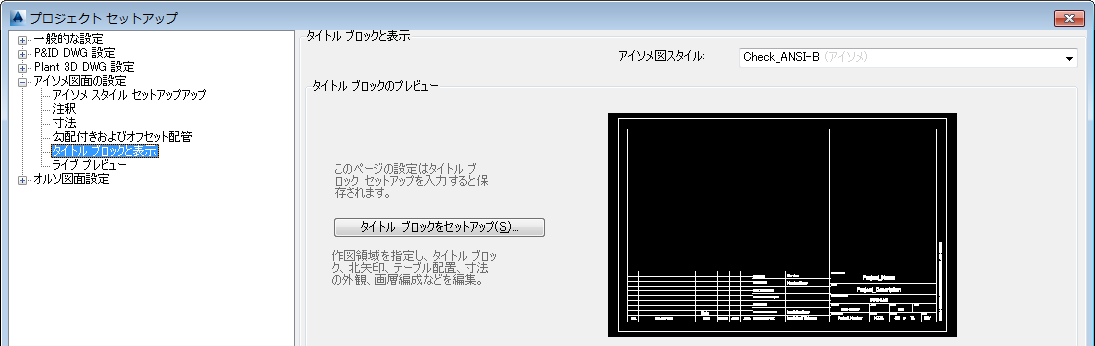

- [プロジェクト セットアップ]のツリー表示で、[アイソメ図面の設定]を展開します。[タイトル ブロックと表示]をクリックします。
- [タイトル ブロックと表示]ペインで、[アイソメ図スタイル]の横のドロップダウン リストからスタイルを選択します。
- [タイトル ブロックのプレビュー]領域で、[タイトル ブロックをセットアップ]をクリックします。
- リボンで、[テーマ]パネルの[アイソメ図テーマ]
をクリックします。

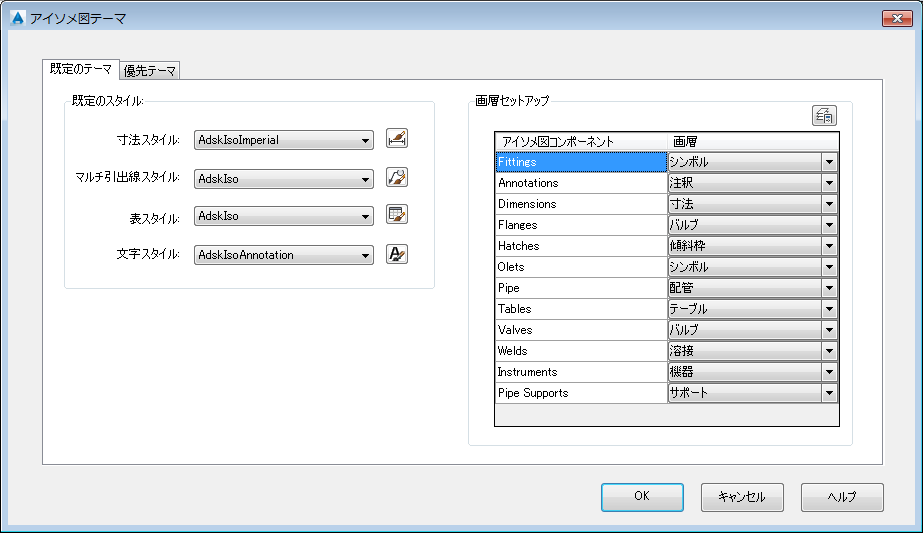

- [アイソメ図テーマ]ダイアログ ボックスの[既定]タブで、次の操作を行います。
- [寸法スタイル]の横のドロップダウン リストからスタイルを選択します。AutoCAD の[寸法スタイル管理]ボタンをクリックして、新しいスタイルを作成したり、現在のスタイルを設定したり、スタイルを修正することもできます。AutoCAD ヘルプ システムの「寸法スタイル管理」を参照してください。
- [マルチ引出線スタイル]の横のドロップダウン リストからスタイルを選択します。AutoCAD の[マルチ引出線スタイル]ボタンをクリックして、新しいスタイルを作成したり、現在のスタイルを設定したり、スタイルを修正することもできます。AutoCAD ヘルプ システムの「マルチ引出線スタイル管理」を参照してください。
- [表スタイル]の横のドロップダウン リストからスタイルを選択します。AutoCAD の[表スタイル]ボタンをクリックして、新しいスタイルを作成したり、現在のスタイルを設定したり、スタイルを修正することもできます。AutoCAD ヘルプ システムの「[表スタイル管理]ダイアログ ボックス」を参照してください。
- [文字スタイル]の横のドロップダウン リストからスタイルを選択します。AutoCAD の[文字スタイル]ボタンをクリックして、新しいスタイルを作成したり、現在のスタイルを設定したり、スタイルを修正することもできます。AutoCAD ヘルプ システムの「[文字スタイル管理]ダイアログ ボックス」を参照してください。
- [外観]領域で、[注釈]および[寸法]の[オン]または[オフ]ラジオ ボタンを選択します。[シンボル尺度]に値を入力します。
- [画層セットアップ]領域で、アイソメ図コンポーネントそれぞれに対して、[画層]ドロップダウン リストから画層を選択します。AutoCAD の[画層プロパティ管理]ボタンをクリックして、ドロップダウン リストでの選択に使用する新しい画層を作成することもできます。AutoCAD ヘルプ システムの「画層状態と画層のプロパティを変更する」を参照してください。[OK]をクリックします。
- 必要に応じて、コンテキスト リボン コマンドを使用して、タイトル ブロックをさらに変更します。
- 終了したら、リボンで、[閉じる]パネルの[プロジェクト セットアップに戻る]をクリックします。
