オルソ ビューを使用するには

オルソ ビューを編集するには

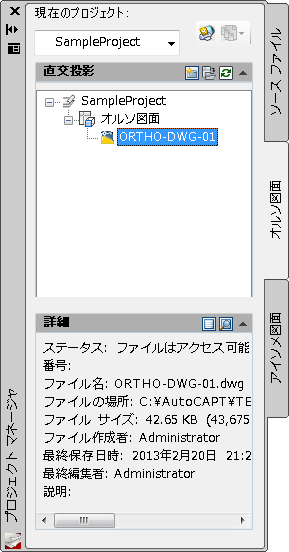

1. プロジェクト マネージャで、[オルソ図面]タブをクリックします。
2. オルソ ツリー表示で、プロジェクトを展開し、[オルソ図面]フォルダを展開します。
3. 目的のオルソ図面をダブルクリックして開きます。
4. リボンの[オルソ ビュー]タブの[Plant オブジェクト ツール]パネルで、[ビューを編集]をクリックします。
5. 必要に応じて調整を行い、リボンの[オルソビュー エディタ]タブで、[ビューを作成]をクリックします。

オルソ ビューの名前を変更するには

1. プロジェクト マネージャで、[オルソ図面]タブをクリックします。
2. オルソ ツリー表示で、プロジェクトを展開し、[オルソ図面]フォルダを展開します。
3. 目的のオルソ図面をダブルクリックして開きます。
4. [プロジェクト マネージャ]で、オルソ ビューを右クリック [ビューの名前変更]を選択します。
5. [オルソ ビューの名前を変更]ダイアログ ボックスで、新しい名前を入力します。[OK]をクリックします。

オルソ ビューを更新するには

1. オルソ ビューの基になっているモデルに変更を加えます。
2. プロジェクト マネージャで、[オルソ図面]タブをクリックします。
3. オルソ ツリー表示で、プロジェクトを展開し、[オルソ図面]フォルダを展開します。
4. 変更したモデルに基づくオルソ図面をダブルクリックして開きます。
5. プロジェクト マネージャで、オルソ ビュー [ビューを検証]の順に右クリックしてクリックします。赤く強調表示されたアイコンは、ビューの更新が必要であることを示します。

6. オルソ ビュー [ビューを更新]の順に右クリックしてクリックします。
   注:

   モデルの複雑さによっては、ビューの更新、または多数のビューを含むオルソ図面全体の更新に、数分かかる場合があります。

オルソ ビューを削除するには

1. プロジェクト マネージャで、[オルソ図面]タブをクリックします。
2. オルソ ツリー表示で、プロジェクトを展開し、[オルソ図面]フォルダを展開します。
3. 目的のオルソ図面をダブルクリックして開きます。
4. リボンの[オルソ ビュー]タブの[オルソ ビュー]パネルで、[ビューを削除]をクリックします。
5. 削除するビューを選択します。
