テーマ

配管テーマや優先するテーマの寸法、注釈、アイソメ シンボルの尺度を指定することができます。

「既定のテーマ」は、通常の配管のアイソメ図オプションを指定します。名前の付いたテーマ(例: 継手と継手、小口径配管、既存の配管、継続配管)は、特殊なケースに適用されます。名前付いたテーマは、「優先するテーマ」とも呼ばれます。

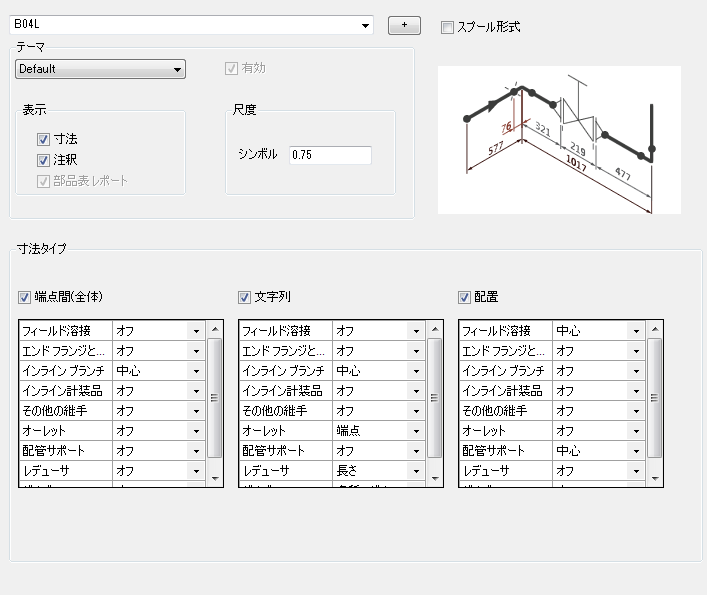

[アイソメ タイトル ブロック]エディタにおいて、[アイソメ図テーマ]ダイアログ ボックスの[優先テーマ]タブからテーマの画層を指定することができます。たとえば、すべての既存の配管が「既存の」画層に配置されるように指定することができます

テーマ

テーマ リスト

アイソメ図テーマは、種類が異なる配管に異なる動作を指定するために使用します。[既定のテーマ]は大多数の配管に影響を及ぼしますが、名前の付いたテーマに異なる寸法記入動作を割り当てることもできます。

有効

テーマをオンまたはオフにします。テーマを無効にすると、そのテーマと一致する配管は通常の配管(既定のテーマ)と同じように動作します。たとえば、[継続配管]テーマや[接続配管]テーマを無効にすると、継続グラフィックスは通常の配管(既定のテーマ)のように表示され、グレーの[継続]画層上には配置されません。

寸法

寸法を表示するかどうかを指定します。

注釈

注釈を表示するかどうかを指定します。

部品表でレポート

部品表でレポートを表示するかどうかを指定します。

尺度

テーマのアイソメ シンボルの尺度を指定します。既定のテーマでは、ほとんどのアイソメ シンボルのシンボル尺度が指定されます。名前の付いたテーマごとに異なるシンボル尺度を指定することができます。たとえば、既存の配管により小さい尺度を指定することができます。

寸法タイプ

端点から端点(オーバーオール)タイプ寸法

選択されたアイソメ図スタイルの配管セグメントの終端から終端までを測定します。オプションで、バルブやブランチで測定が停止するようにすることもできます。

文字列タイプ寸法

配管セグメント全体(レデューサ、バルブなどのインライン コンポーネントの停止ポイントも含む)の寸法を記入します。

位置決めタイプ寸法

エルボのような一般的なポイントから、現場溶接や配管サポートのようなオブジェクトの場所まで寸法を記入して、停止します。

寸法記入方式

特定コンポーネント(現場溶接、エンド フランジとキャップ、インライン ブランチ、インライン計装品、その他の継手、オーレット、配管サポートなど)の寸法タイプ オプションを設定します。次のように設定することができます。

• 寸法停止ポイント: 1 つの端点のみからの寸法記入、中心からの寸法記入、またはコンポーネントの全長の寸法記入を指定します。バルブが一覧表示されていますが、オプションは下のバルブの表に示されます。
• 端点から端点: 端点から端点寸法をコンポーネントに対して指定できます。端点から端点タイプのチェック ボックスをオンにしているときに使用できます。
• 文字列: 文字列寸法記入をコンポーネントに対して指定できます。文字列寸法タイプのチェック ボックスをオンにしているときに使用できます。
• 配置: 配置寸法記入をコンポーネントに対して指定できます。配置寸法タイプのチェック ボックスをオンにしているときに使用できます。
