3D モデルで固定長配管の経路作成機能を有効にするには、[固定長を使用]を選択(True に設定)し、[固定長]の値を指定した配管を配管スペックに含める必要があります。
AutoCAD Plant 3D 2014 Extension 2 では、[最大カット長]という新しいプロパティが追加されました。3D モデルで配管経路を作成するときに、作成される最小配管セグメント長は、[最小カット長]です。

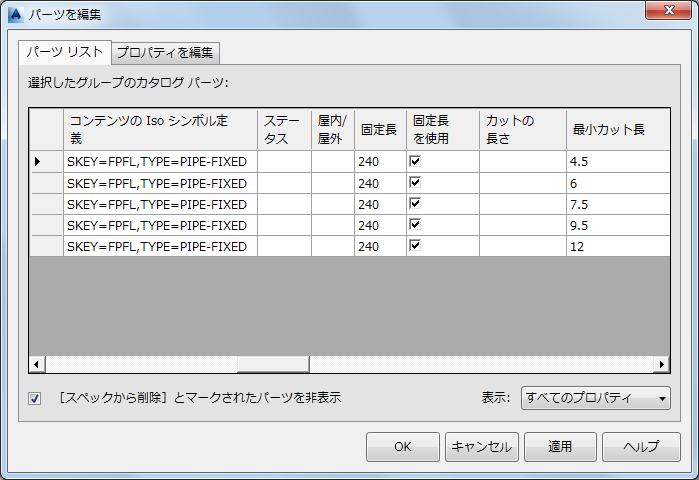

TYPE=PIPE-FIXED が含まれるようにコンテンツの Iso シンボル定義を設定し、終端タイプを示す SKEY を指定することによって、アイソメ図面により適切に対応することができます。
カタログ内のこれらの値を設定し、配管スペックを作成または更新することもできます。
注: 最小カット長は、すべての配管(固定長だけでなく)に適用されます。経路作成時に配管がカットバックされる場合、最小長より短くカットバックされることはありません。
