注釈を作成する

Dimensions、ModelText、TextNote オブジェクトなどの新しい注釈を、SymbolicCurve、ModelCurve、DetailCurve といった曲線注釈要素と同じように、ファミリに作成することができます。注釈要素の詳細については、「注釈要素」を参照してください。

さらに、新しい位置合わせを追加でき、位置合わせの方向を決めるビューや 2 つのジオメトリ参照を参照します。

次の例では、新しい弧長寸法を作成する方法を紹介します。

コード領域: 寸法を作成

public Dimension CreateArcDimension(Document document, SketchPlane sketchPlane)
{
    Autodesk.Revit.Creation.Application appCreate = document.Application.Create;
    Line gLine1 = Line.CreateBound(new XYZ(0, 2, 0), new XYZ(2, 2, 0));
    Line gLine2 = Line.CreateBound(new XYZ(0, 2, 0), new XYZ(2, 4, 0));
    Arc arctoDim = Arc.Create(new XYZ(1, 2, 0), new XYZ(-1, 2, 0), new XYZ(0, 3, 0));
    Arc arcofDim = Arc.Create(new XYZ(0, 3, 0), new XYZ(1, 2, 0), new XYZ(0.8, 2.8, 0));

    Autodesk.Revit.Creation.FamilyItemFactory creationFamily = document.FamilyCreate;
    ModelCurve modelCurve1 = creationFamily.NewModelCurve(gLine1, sketchPlane);
    ModelCurve modelCurve2 = creationFamily.NewModelCurve(gLine2, sketchPlane);
    ModelCurve modelCurve3 = creationFamily.NewModelCurve(arctoDim, sketchPlane);
    //get their reference
    Reference ref1 = modelCurve1.GeometryCurve.Reference;
    Reference ref2 = modelCurve2.GeometryCurve.Reference;
    Reference arcRef = modelCurve3.GeometryCurve.Reference;

    Dimension newArcDim = creationFamily.NewArcLengthDimension(document.ActiveView, arcofDim, arcRef, ref1, ref2);
    if (newArcDim == null)
    {
        throw new Exception("Failed to create new arc length dimension.");
    }

    return newArcDim;
}

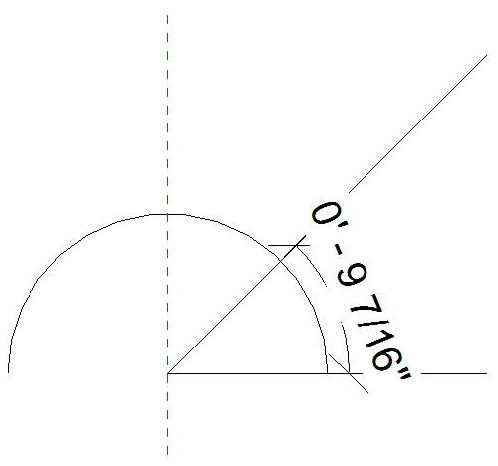

図 51: 作成された弧長寸法

一部のタイプの寸法には、FamilyParameter でラベル付けできます。レベル付けできない寸法に対してラベルプロパティを取得または設定しようとすると、Autodesk.Revit.Exceptions.InvalidOperationException が発生します。次の例では、2 つの線分間に新しい長さ寸法を作成し、「Width」というラベルを設定します。

コード領域: 寸法にラベル付け

public Dimension CreateLinearDimension(Document document)
{
    // first create two lines
    XYZ pt1 = new XYZ(5, 5, 0);
    XYZ pt2 = new XYZ(5, 10, 0);
    Line line = Line.CreateBound(pt1, pt2);
    Plane plane = document.Application.Create.NewPlane(pt1.CrossProduct(pt2), pt2);
    SketchPlane skplane = SketchPlane.Create (document, plane);
    ModelCurve modelcurve1 = document.FamilyCreate.NewModelCurve(line, skplane);

    pt1 = new XYZ(10, 5, 0);
    pt2 = new XYZ(10, 10, 0);
    line = Line.CreateBound(pt1, pt2);
    plane = document.Application.Create.NewPlane(pt1.CrossProduct(pt2), pt2);
    skplane = SketchPlane.Create (document, plane);
    ModelCurve modelcurve2 = document.FamilyCreate.NewModelCurve(line, skplane);

    // now create a linear dimension between them
    ReferenceArray ra = new ReferenceArray();
    ra.Append(modelcurve1.GeometryCurve.Reference);
    ra.Append(modelcurve2.GeometryCurve.Reference);

    pt1 = new XYZ(5, 10, 0);
    pt2 = new XYZ(10, 10, 0);
    line = Line.CreateBound(pt1, pt2);

    Dimension dim = document.FamilyCreate.NewLinearDimension(document.ActiveView, line, ra);

    // create a label for the dimension called "width"
    FamilyParameter param = document.FamilyManager.AddParameter("width",
        BuiltInParameterGroup.PG_CONSTRAINTS,
        ParameterType.Length, false);

    dim.FamilyLabel = param;

    return dim;
}

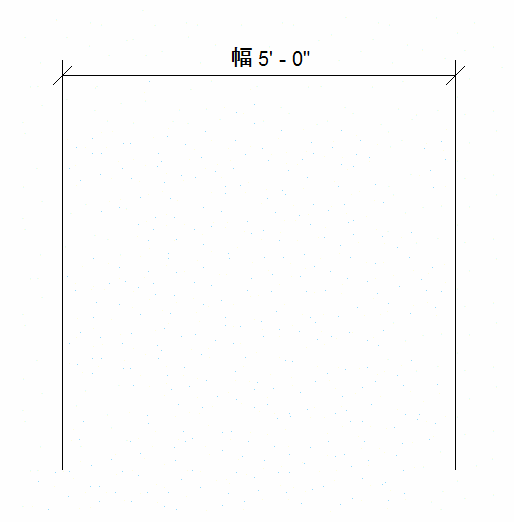

図 52: ラベル付された長さ寸法
