スラブ

スラブ

スラブ(構造床)およびスラブ基礎の両方は Floor クラスによって表され、IsFoundationSlab プロパティによって区別されます。

スラブのスパン方向は、API の IndependentTag クラスによって表され、次のように使用できます。

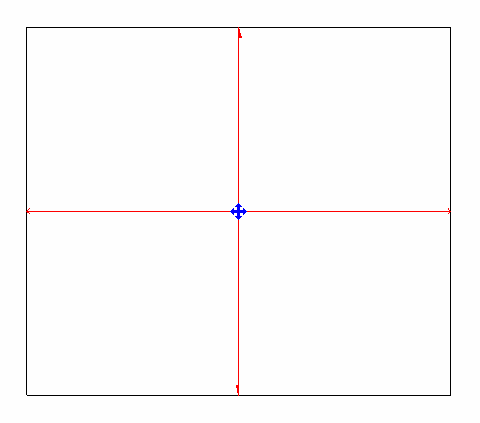

図 157: スラブ スパン方向

NewSlab()を使用する場合は、スパン方向は自動的に作成されません。また、それらを直接作成することもできません。

スラブ複合構造のレイヤの構造デッキ プロパティは、次のプロパティによって公開されます。

• CompoundStructuralLayer.DeckUsage
• DeckProfile

プロパティの概要は、ダイアログ ボックスに表示されます。

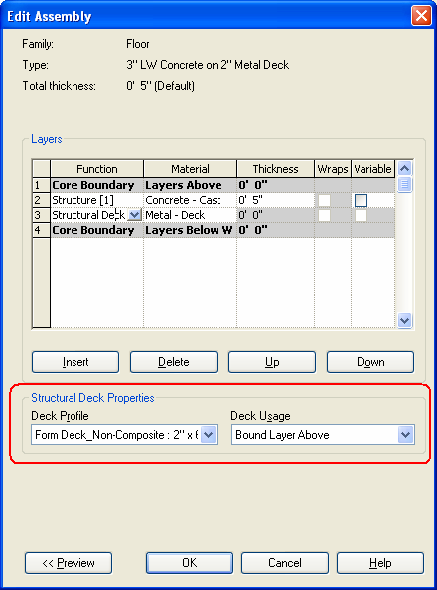

図 158: 床の CompoundStructuralLayer プロパティ
