電気設定

電気設定

[MEP 設定]の[管理]タブにある電気設定で使用できる設定の一部は、Revit API からも使用できます。

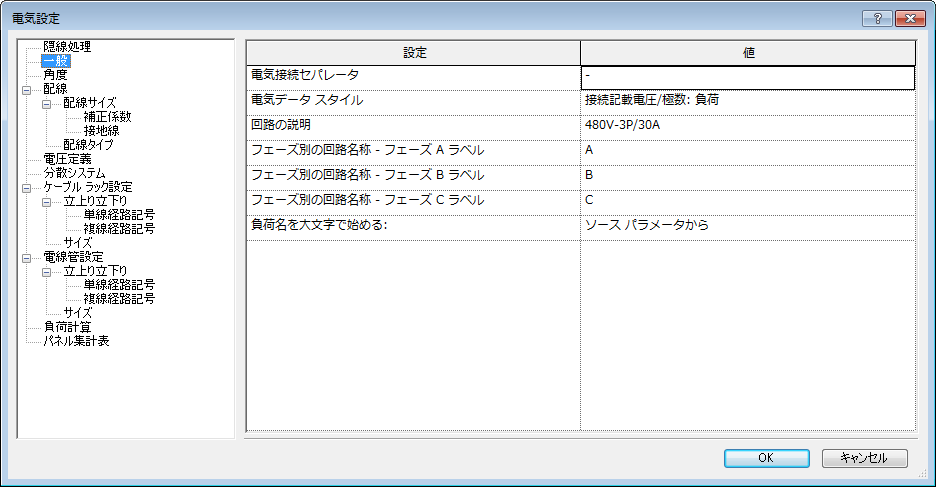

電気設定

ElectricalSetting クラスは、継手角度、配線タイプ、電圧タイプなどのさまざまな電気設定へのアクセスを提供します。ドキュメントごとに 1 つの ElectricalSetting オブジェクトがあり、静的メソッド ElectricalSetting.GetElectricalSettings()からアクセスできます。

継手角度

ケーブル ラックおよび電線管の継手角度の使用の設定は、ElectricalSetting クラスの次のプロパティとメソッドから使用できます。

• ElectricalSetting.FittingAngleUsage
• ElectricalSetting.GetSpecificFittingAngles()
• ElectricalSetting.GetSpecificFittingAngleStatus()
• ElectricalSetting.SetSpecificFittingAngleStatus()

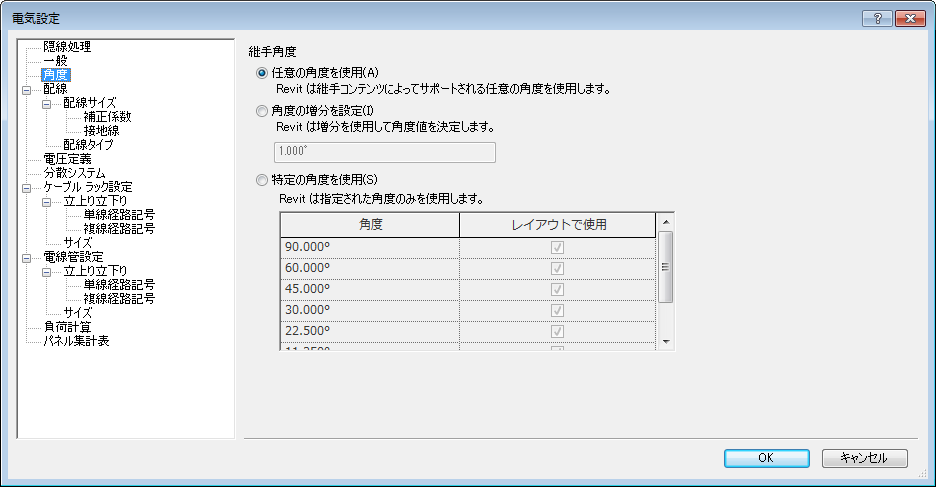

継手角度

その他の電気設定

ElectricalSetting クラスのプロパティは次の項目へのアクセスを提供します。

• 分散システム タイプ
• 電圧タイプ
• 配線管タイプ
• 配線のマテリアル タイプ
• 配線タイプ

また、メソッドを使用するとプロジェクトに分散システム タイプ、電圧タイプ、配線マテリアルタイプ、配線タイプを追加したり、削除することができます。
