Revit Structure に関する質問

Revit Structure に関する質問

Q: 構造要素の既定の終点のリリースがモデルを不安定にレンダリングする場合があります。このような場合どうしたらよいですか?

A: Revit Structure R3 で導入された解析モデルのチェック機能で、これらの問題がいくつか見られます。解析モデルを読み込むときに、RST (Revit Structure)からリリース条件を保持するかどうか、またはすべての梁と柱を固定に設定するかどうか尋ねられます。モデルを RST に再読み込みすると、終点のリリースを常に更新し、後続の書き出しの終点のリリースを解析プログラムに上書きしません。

Q: 梁の方向を回転させているため、弱方向に回転します。たとえば、W14X30 の I は、90 度回転させると H のように見えます。回転角度は API でどのようにアクセスされますか?

位置は LocationPoint ではなく LocationCurve であり、Rotation 値にアクセスする権限がありません。確認する必要があるものは何ですか?確認する FamilyInstance 要素があります。これで何をするのですか?

A: SDK の RotateFramingObject の例を見てみましょう。梁、ブレース、柱の回転角度の取得、変更方法の例があります。

Q: 新しいコンクリート梁や柱のサイズをモデルに追加するにはどうしたらよいですか?

A : SDK の FrameBuilder のサンプルコードを見てみましょう

Q: 真のデッキ レイヤを表示するにはどうしたらよいですか?

A : デッキのレイヤ情報を取得する方法についての情報を提供する DeckProperties と呼ばれる SDK で例を示します。デッキ情報は、UI での場合とまったく同じように報告されます。デッキの寸法パラメータは次のように表示されます。

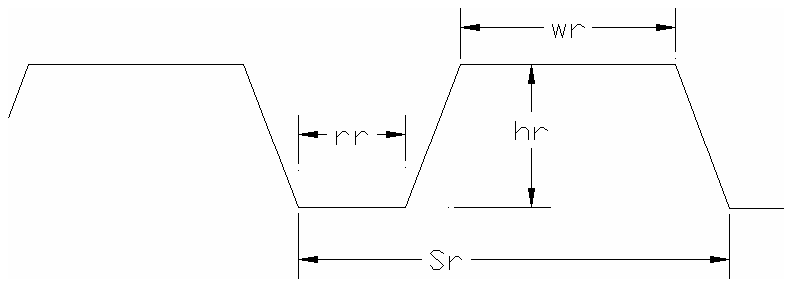

図 170: デッキ寸法パラメータ

Q: 片持ち梁がある場合はどうしたら分かるのですか?

A : 梁が片持ち梁かどうか Revit データベースで直接知る方法はありません。ただし、次の 1 つ以上のオプションを使用することで、ある部位が片持ち梁かどうか高精度で予測することができます。

4.	[モーメント接合始点]と[モーメント接合終点]という 2 つのパラメータがあります。これらの 2 つの値セットが[なし]でない場合は、同一直線上にあり、[なし]以外の値セットを持つ梁があるかどうか確認する必要があります。ユーザが[モーメント フレーム]オプションではなく、[片持ちモーメント]オプションを選択しているかどうかも尋ねます。

おおよそ 1 つまたは 2 つの要素を超えて接続性を追跡します。

要素のリリース条件を確認します。

Q: グループを含むモデルを外部プログラムに書き出すときに、ユーザは書き出しの最後に次のエラーを受け取ります。

「グループ 1 への変更」はグループ編集モードでのみ許可されます。グループのすべてのインスタンスに変更を加えるには、[グループを編集]コマンドを使用します。変更されたグループ インスタンスをグループ解除してこの変更を続行するには、[グループを解除]オプションを使用します。

A: 現在 API はグループ メンバーに対する変更を許可していません。プログラムでグループ化を解除し、変更を加え、再グループ化して古いグループの他のインスタンスと新しいグループを交換して同じ効果を得ます。
