FamilySymbol

FamilySymbol

FamilySymbol クラスはファミリ内の単一のタイプを表します。各ファミリは 1 つまたは複数のファミリ記号を持つことができます。各 FamilyInstance は関連付けられた FamilySymbol を持ち、Symbol プロパティからアクセスできます。

断熱材プロパティ

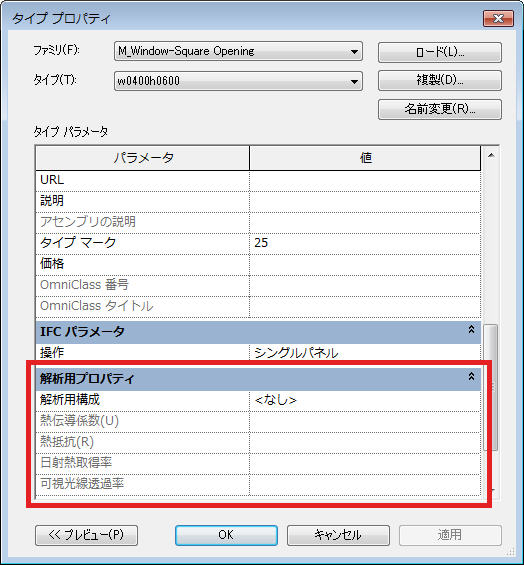

ファミリの特定のタイプ(ドア、窓、カーテンウォール パネル)は、下の窓のタイプ プロパティ ウィンドウに示されるように、断熱材プロパティを持ちます。

FamilySymbol の断熱材プロパティは FamilyThermalProperties クラスによって表され、FamilySymbol.GetThermalProperties()メソッドを使用して取得されます。FamilySymbol の FamilyThermalProperties は SetThermalProperties()を使用して設定することができます。FamilyThermalProperties クラスのプロパティ自身は読み込み専用です。

計算された値の単位は下の表のとおりです。

プロパティ	単位
HeatTransferCoefficient	ワット/平方メートル ケルビン (W/(m^2*K))
ThermalResistance	平方メートル ケルビン/ワット ((m^2*K)/Watt)

AnalyticConstructionTypeId プロパティは、建設 gbXML タイプであり、Constructions.xml の constructionType ノードの「ID」プロパティに対応する値を返します。静的 FamilyThermalProperties.Find()メソッドは、Constructions.xml の constructionType ノードの「ID」プロパティで FamilyThermalProperties を検索します。
