3D スケッチ

3D スケッチはファミリを編集したり、3D オブジェクトを作成するために使用されます。Revit プラットフォーム API では、次のクラスを使用して 3D スケッチを作成できます。

つまり、2D モデルから 3D モデルへの切り替えには 4 つの操作があります。2D でのスケッチの詳細については、「2D スケッチ」を参照してください。

Revit では押し出しを使ってファミリに使用する 3D ジオメトリを定義します。押し出しを作成するには、まず 2D のスケッチを面に定義してから、開始点と終点を指定します。すると Revit によりスケッチの押し出しが作成されます。

ファミリのモデリングやマスで使用する一般的なフォームの押し出しフォームオブジェクトを照会します。押し出しクラスには次のプロパティがあります。

表 40: 押し出しプロパティ

プロパティ	説明
ExtrusionStart	押し出し始点を返します。倍精度型です。
ExtrusionEnd	押し出し終点を返します。倍精度型です。
スケッチ	押し出しスケッチを返します。スケッチ平面と一部のカーブが含まれます。

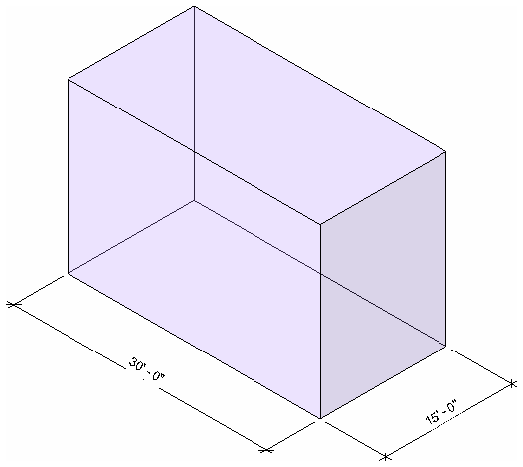

図 81: 押し出しの結果

[回転]コマンドを使用して、軸の周りを回転するジオメトリを作成します。[回転]コマンドは、ドアノブや家具のノブ、丸屋根、柱などの作成に使用できます。

ファミリのモデリングやマスで使用する一般的なフォームの回転フォームオブジェクトを照会します。回転クラスには次のプロパティがあります。

表 41: 回転プロパティ

プロパティ	説明
Axis	軸を返します。これは ModelLine オブジェクトです。
EndAngle	終了角度を返します。倍精度型です。
スケッチ	押し出しスケッチを返します。SketchPlane と一部のカーブが含まれます。

EndAngle は、Revit UI の同じパラメータと一致します。次の図は、回転に対応するパラメータ、スケッチ、結果を表しています。

図 82: 対応するパラメータ

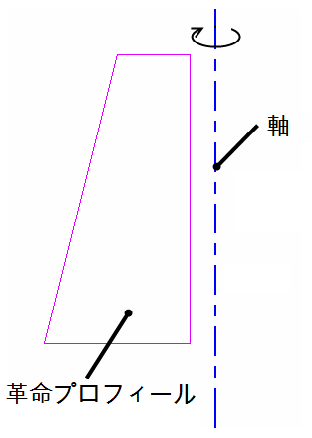

図 83: 回転のスケッチ

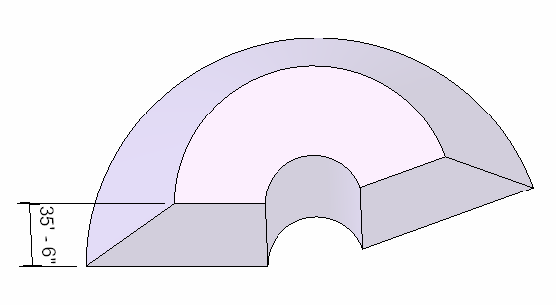

図 84: 回転の結果

注:

[ブレンド]コマンドを使用して、2 つのプロファイルをブレンドすることができます。たとえば、大きな長方形をスケッチし、その上に小さな長方形をスケッチした場合、Revit Architecture はこの 2 つの形状をブレンドします。

ファミリのモデリングやマスで使用する一般的なフォームのブレンドフォームオブジェクトを照会します。ブレンドクラスには次のプロパティがあります。

表 42: ブレンドのプロパティ

プロパティ	説明
BottomSketch	下部のスケッチを返します。これはスケッチオブジェクトです。
TopSketch	上部のスケッチブレンドを返します。これはスケッチオブジェクトです。
FirstEnd	1 つめの点を返します。倍精度型です。
SecondEnd	次の点を返します。倍精度型です。

FirstEnd と SecondEnd プロパティ値は Revit UI の同じパラメータと一致します。次の図は、ブレンドに対応するパラメータ、スケッチ、結果を表しています。

図 85: UI のブレンドパラメータ

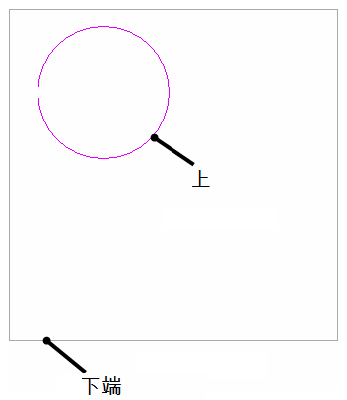

図 86: ブレンドの上部のスケッチと下部のスケッチ

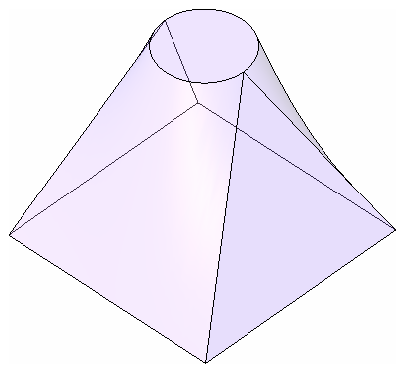

図 87: ブレンドの結果

[スイープ]コマンドは、作成した 2D パスや選択した 3D パスに沿って 1 つのプロファイルをスイープします。パスには開いたループか閉じたループを使用できますが、プロファイル面を貫通する必要があります。

ファミリのモデリングやマスで使用する一般的なフォームのスイープフォームオブジェクトを照会します。スイープクラスには次のプロパティがあります。

表 43: スイープのプロパティ

プロパティ	説明
Path3d	3D パススケッチを返します。これは Path3d オブジェクトです。
PathSketch	平面パススケッチを返します。これはスケッチオブジェクトです。
ProfileSketch	プロファイルスケッチを返します。これはスケッチオブジェクトです。
EnableTrajSegmentation	弧形セグメンテーションの状態を返します。これはブール値です。
MaxSegmentAngle	最大セグメント角度を返します。倍精度型です。

2D パスの作成は他のフォームの作成方法に似ています。作成した 3D カーブを選択すると、3D パスを取得します。

図 88: スイープ 3D パスを選択

注: スイープには次の情報が適用されます。

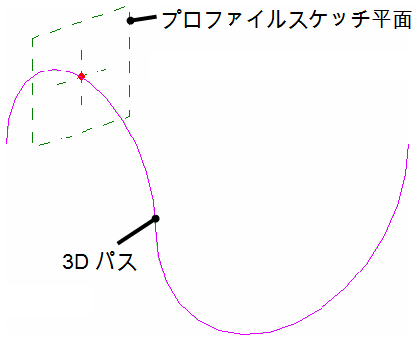

図 89: プロファイルスケッチをスイープ

注: ProfileSketch はパスに対して垂直です。

スイープは、機械的なダクトの曲がった接合部を描画するのに便利です。2 つのスイープパラメータを設定し、円弧のあるパスをスケッチして、セグメント化されたスイープを作成します。

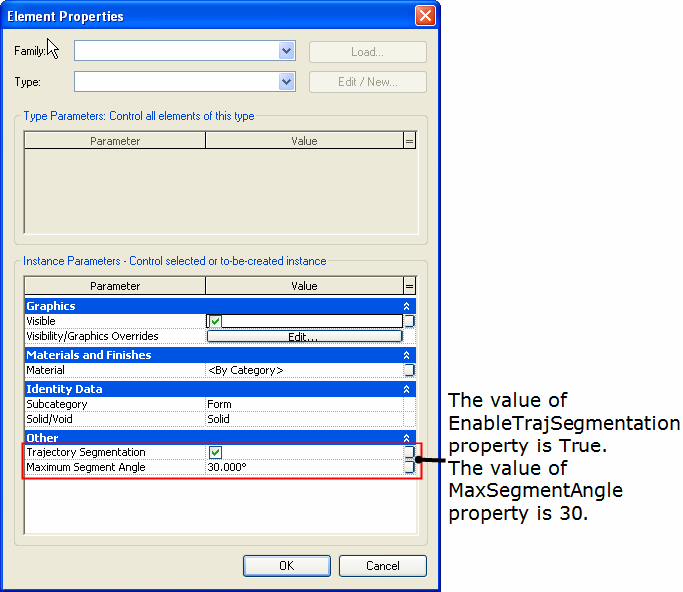

図 90: UI の対応するセグメント設定

注: セグメント化されたスイープには次の情報が適用されます。

パラメータは、パス内の円弧にだけ影響を及ぼします。
スイープのセグメントの最小数は 2 です。
[弧形セグメンテーション]チェックボックスをオフにすると、セグメント化されたスイープをセグメント化されていないスイープに変更します。EnableTrajSegmentation プロパティは false を返します。
EnableTrajSegmentation プロパティが false の場合、MaxSegmentAngle の値は、既定は 360 度です。

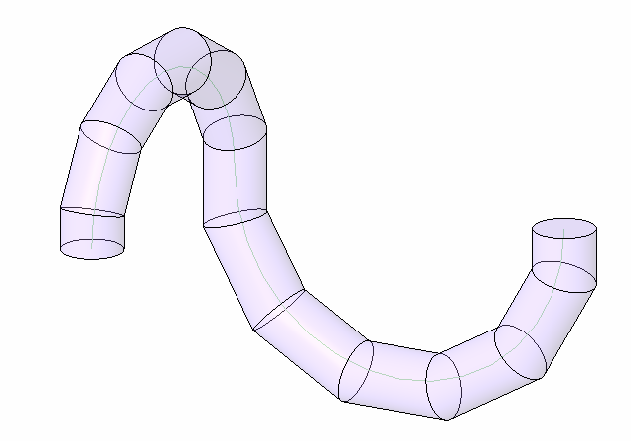

図 91: スイープの結果
