改訂表をトップダウンまたはボトムアップで作成する

集計表の上部または下部に列見出しと改訂行を配置します。

改訂表は、情報を様々な方法で表示することができます。列見出しと改訂行を集計表の上から開始する上から下のアプローチを使用する設計会社もあります。列見出しと改訂行を集計表の下から開始する下から上アプローチを使用する設計会社もあります。いずれの場合も、改訂表は[改訂プロパティ]ダイアログの[並べ替え/グループ化]タブに指定された設定を使用して行を並べ替えます。

改訂表が情報を表示する方法を変更するには、次のようにします。

1. 図面枠を編集するために開きます。
2. プロジェクト ブラウザの[ビュー(すべて)] [集計表]で、[改訂表]をクリックします。
3. プロパティ パレットの[外観]で、[編集]をクリックします。
4. [改訂プロパティ]ダイアログの[外観]タブで、[集計表を作成]に次のいずれかの値を選択します。

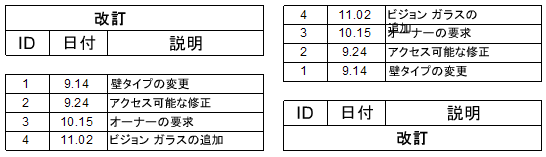

   • 上から下: 列見出しは改訂表の上に表示されます。改訂行は、集計表の上から開始して下へ向かいます。
   • 下から上: 列見出しは改訂表の下に表示されます。改訂行は、集計表の下から開始して上へ向かいます。
5. [改訂プロパティ]ダイアログの[並べ替え/グループ化]タブをクリックします。改訂表は必要に応じて並べ替えが行われることを確認します。
6. [OK]をクリックします。
7. 必要に応じて、図面枠の改訂表の位置を調整します。
   1. 作図領域で、図面枠の改訂表を選択します。

      ステータス バーに、[集計表のグラフィックス : 集計表のグラフィックス : 改訂表]が表示されます。

   2. 改訂表を目的の場所にドラッグします。
8. 図面枠を保存するには、クイック アクセス ツールバーで、 (保存)をクリックします。
9. 図面枠をプロジェクトにロードします。
