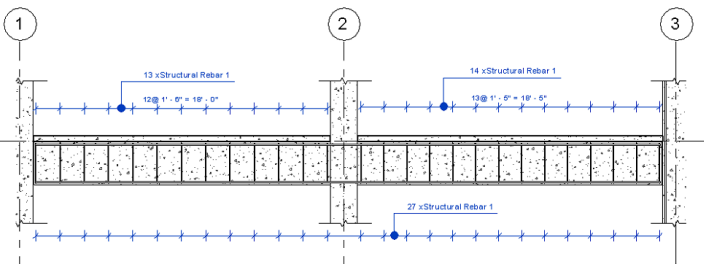

複数の鉄筋注釈を使用すると、鉄筋セットの各バーに製造および建設のための詳細な注釈とともにタグを付けることができます。
複数の線分鉄筋注釈の寸法は、ビューの水平軸か垂直軸に位置合わせされます。
複数の鉄筋注釈を使用するには、2 つ以上の鉄筋の参照が必要です。長さ寸法と同様、複数の線分鉄筋注釈は点の参照のみに配置することができます。
- [注釈]タブ
[タグ]パネル [複数鉄筋] (線分の複数参照注釈)をクリックします。 タイプ セレクタで、構造鉄筋複数鉄筋注釈タイプが有効になります。
- (省略可)新しい複数鉄筋注釈タイプを作成することも、既存のタイプを修正することもできます。プロパティ パレットで、[タイプを編集]を選択します。次に、[複製]を選択し、新しい名前を入力して[OK]を選択します。
- タグ付けする鉄筋セットをクリックします。
1 つの注釈で 1 つまたは複数の鉄筋セットをタグ付けすることができます。鉄筋に複数の鉄筋注釈を配置できるのは、ビュー方向が鉄筋の面に平行な場合に限られます。
- 作図領域内をクリックして、寸法線の位置を指定します。
- クリックしてタグ引出線を配置します。
- クリックしてタグ記号を配置します。一致するタグ記号をグループ化するには、複数の鉄筋注釈タイプ プロパティを使用します。
- (省略可能)必要に応じて、注釈を調整します。
