図面に断面線を表示させることなく、断面図を表示します。
断面線の破断は、断面図ビューを作成したいが図面を横断する断面線を表示したくない場合に便利です。断面線を破断しても、断面図ビューの見た目が変わることはありません。
断面線のない断面図ビューを作成するには
- 破断コントロール(
)をクリックして、断面線のセグメントの長さを調整します。 - 断面線を再結合するには、破断コントロールを再度クリックします。 注: 断面線の破断は、ビュー固有のものです。断面の表示が変わるのは、破断を行ったビューの中だけです。

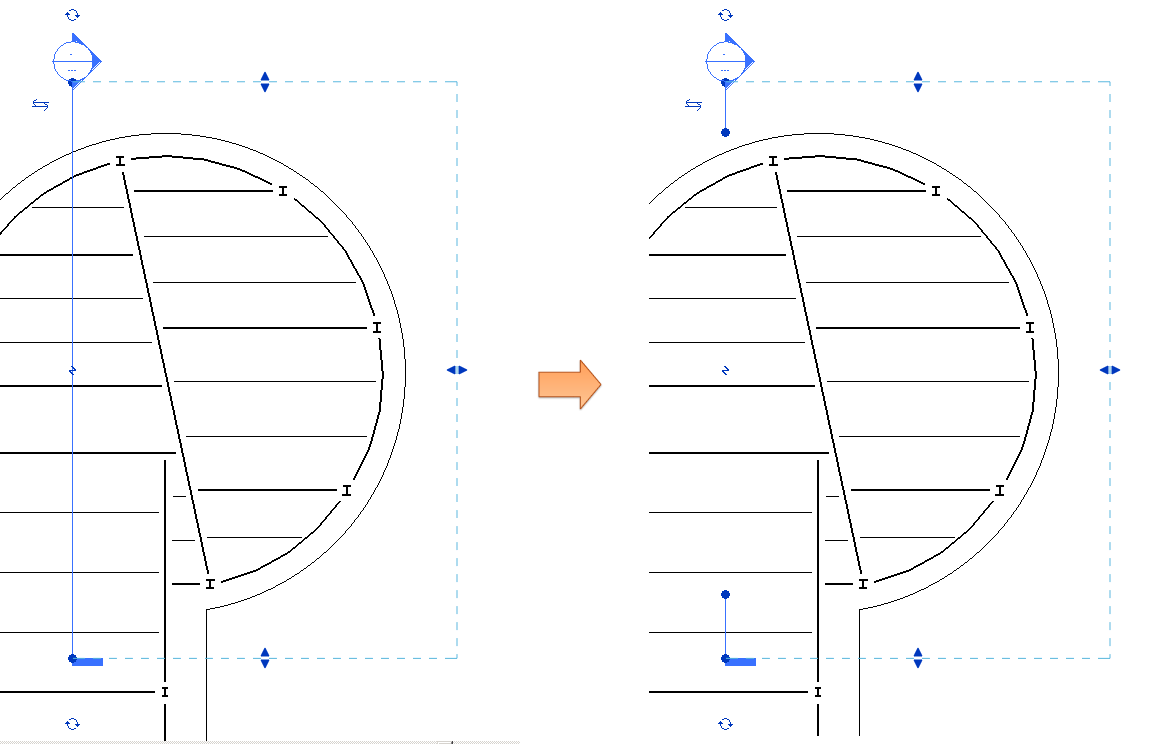

建築例

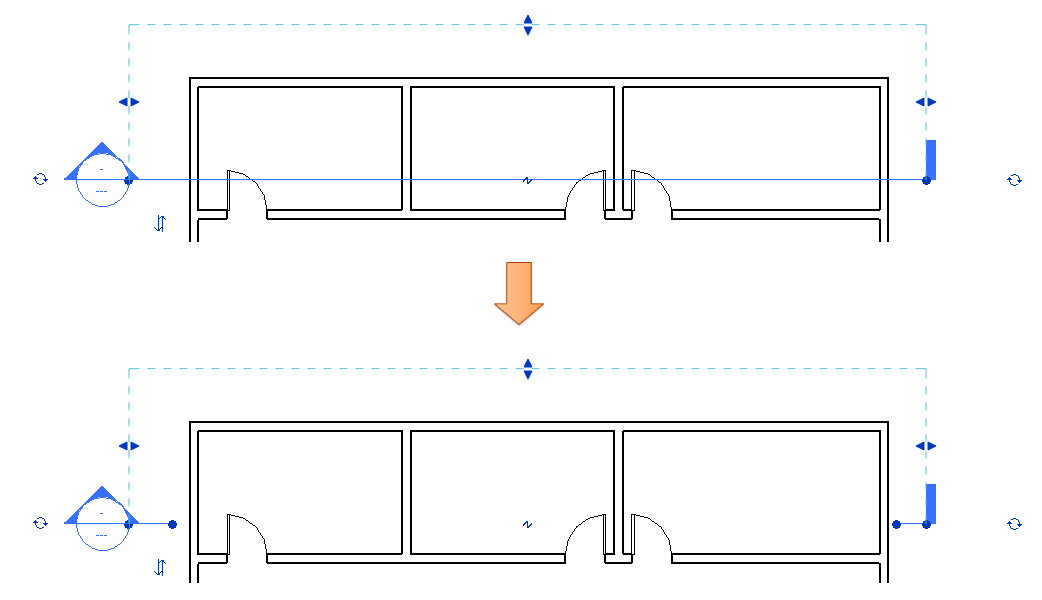

構造例
断面破断は、断面線の中心にあります。下の図で、同じ断面図の全体と破断されたようすを示します。
