軸組図ビューを作成する

構造フレーム平面図に、立面図ビューを作成します。

注: ビューの中にグリッドがないと、軸組図ビューを追加することができません。

1. [表示]タブ [作成]パネル [立面図]ドロップダウン (軸組図)をクリックします。
2. オプション バーで、ビュー尺度を選択します。
3. (省略可能)既存のビュー タイプを修正または、新しいビュー タイプを作成するには、タイプ セレクタで、リストからビュー タイプを選択するか、[タイプを編集]をクリックします。

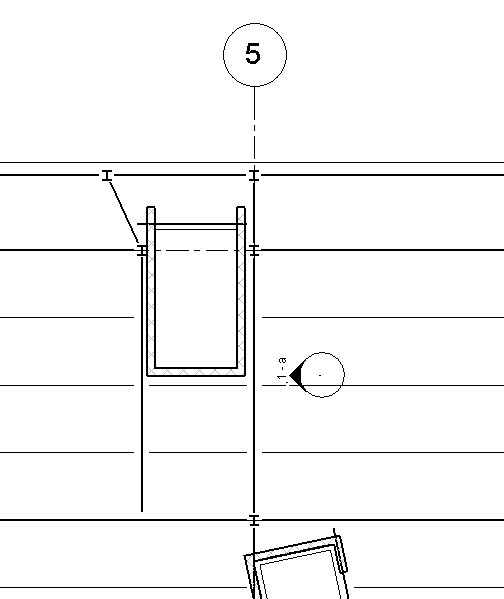

4. 選択した通芯に対して垂直に、表示するビューの方向に軸組図記号を配置し、クリックして配置します。

5. [Esc]を押して終了します。
6. 立面図矢印をダブルクリックして、軸組図を開きます。

   ビューは、そのグリッドまたは参照面の作業面の領域の全面ビューです。ビューは、周囲の通芯または参照面の境界に制約されます。
